Kreipiamieji bėgiai yra pagrindiniai apkrovą laikantys fotovoltinių (PV) montavimo sistemų komponentai, pirmiausia naudojami saulės PV moduliams pritvirtinti ir išdėstyti; jie paprastai naudojami kartu su tvirtinimo detalėmis, tokiomis kaip spaustukai ir varžtai. Mūsų išsamią bėgių gaminių liniją sudaro du pagrindiniai medžiagų tipai – plienas (karštai cinkuotas ir cinko-aliuminio-magnio lydinys) ir aliuminio lydinys. Ji apima įvairius skerspjūvio profilius, įskaitant H formos bėgelius, nerimuotus bėgelius ir pagal užsakymą suformuotus bėgelius. Šie bėgiai atlaiko PV modulių apkrovą ir perduoda jėgas tvirtinimo stulpams arba stogo pagrindams. Jie tinka paskirstytoms fotovoltinėms instalijoms ant spalvotų plieninių čerpių stogų ir plokščių betoninių stogų, taip pat fotovoltinių automobilių stoginėms ir tam tikroms antžeminėms PV elektrinėms.
Galimi įvairių medžiagų kreipiamieji bėgiai, pavyzdžiui, aliuminio lydinys, Zn-Al-Mg lydinys ir karštai cinkuotas plienas, kad atitiktų įvairias projekto sąlygas, įskaitant vidaus ir pakrantės vietas, didelio druskingumo aplinką, vietas su stogo apkrovos apribojimais ir didelio tarpatramio jėgaines.

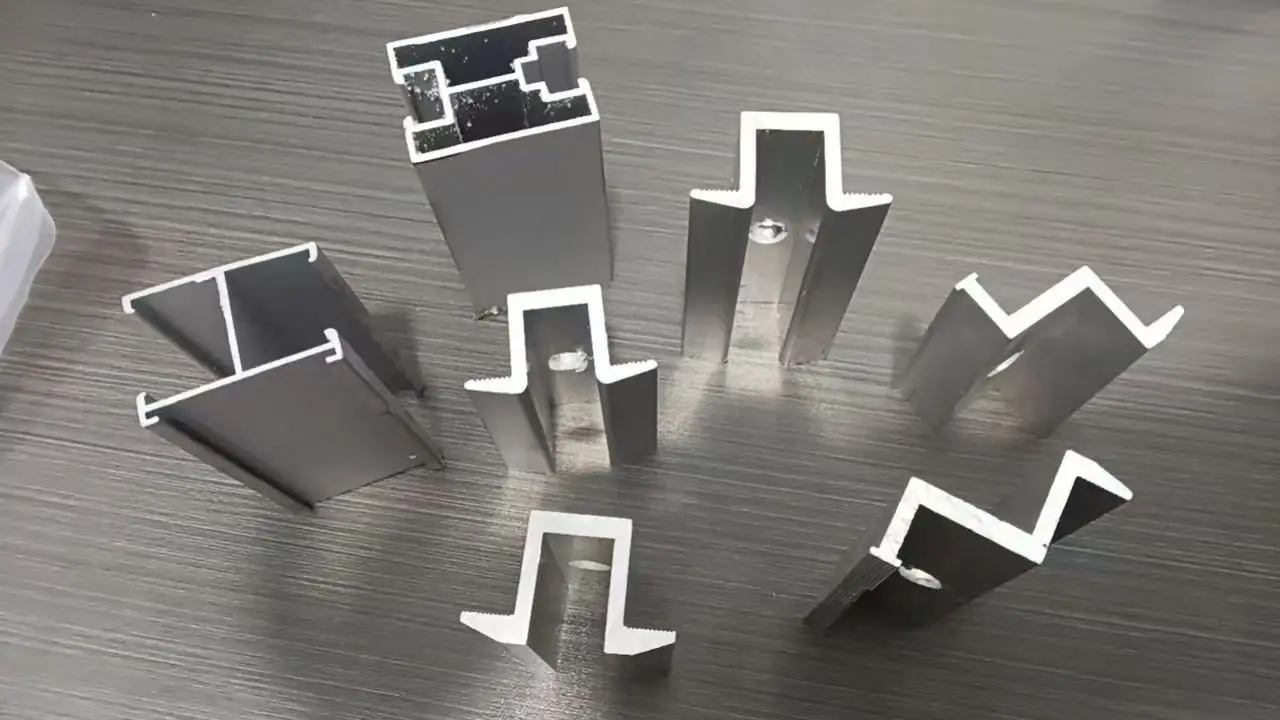

Apima standartinius C, H ir U formos profilius, lengvus profilius be briaunų ir pritaikytas nestandartines formas, užtikrinančias suderinamumą tiek su įprastais projektais, tiek su specializuotomis modifikavimo programomis.
Palaiko fiksuoto ilgio pjovimą, CNC perforavimą ir individualų profilių apdirbimą. Mes neapsiribojame standartiniais jau paruoštais produktais ir galime pagaminti komponentus, atitinkančius konkrečius projekto brėžinių reikalavimus.
Kreipiamieji bėgiai, spaustukai (viduriniai/galiniai spaustukai), nerūdijančio plieno tvirtinimo detalės ir įžeminimo komponentai gaminami įmonės viduje. Tai užtikrina aukštą profilių ir priedų suderinamumą, sumažinant montavimo vietoje klaidų.
Greitam pristatymui pateikiamos standartinės specifikacijos; Mūsų gamykla gali pasigirti 200 000 tonų metiniu pajėgumu, galinčiu apdoroti masinį tiekimą GW masto elektrinėms.
Pašalina poreikį pirkti atskirai nuo aliuminio ir plieno gamyklų. Mes teikiame visą bėgių ir priedų asortimentą, supaprastindami visą pirkimo procesą.
| Parametras elementas | Techninė specifikacija |
| Neprivalomos pagrindinės medžiagos | 6063-T5 aliuminio lydinys / S350GD Zn-Al-Mg plieno juosta / Q355 karštai cinkuotas plienas |
| Paviršiaus apdorojimas | Anodavimas / Zn-Al-Mg danga / Karštas cinkavimas |
| Pagrindiniai skyrių tipai | H tipo, C tipo, U tipo, lengvos nesutvirtintos, nestandartinės specialios formos sekcijos |
| Profilio sienelės storis | Aliuminio lydinys: 1,2-2,0 mm; Plienas: 1,0–1,5 mm (pritaikomas) |
| Standartinis pristatymo ilgis | 4m, 6m; pjovimas pagal užsakymą bet kokio ilgio |
| Suderinami moduliai | Visas monokristalinių, PERC, TOPCon PV modulių asortimentas |
| Pagalbiniai priedai | Viduriniai spaustukai, galiniai spaustukai, nerūdijančio plieno tvirtinimo detalės, įžeminimo komponentai |
| Taikymo scenarijai | Spalvoti plieniniai čerpiniai stogai, betoniniai stogai, antžeminės elektrinės, fotovoltinės stoginės, renovuoti specialios formos PV projektai |
| Taikomi standartai | GB Kinijos standartas, EN Europos standartas; yra medžiagų sertifikatai |
Medžiagų klasės tikrinamos kiekvienai kreipiamųjų bėgių partijai, siekiant užtikrinti, kad nebūtų naudojamos perdirbtos arba nešvarios medžiagos;
Matmenų tolerancijos ir anoduotos dangos storio patikros vietoje užtikrina, kad paviršiaus apdorojimas atitiktų standartus;
3. Pagal pageidavimą pateikiamos profilių mechaninių savybių ataskaitos;
4. Trečiųjų šalių bandymų ataskaitos (pvz., TUV, SGS) gali būti pateiktos, kad atitiktų užsienio projektų pasiūlymų ir muitinės deklaracijų reikalavimus.
Padedame parinkti kreipiamųjų bėgių modelį, atsižvelgdami į konkrečiam projektui būdingas vėjo ir sniego apkrovas, stogo sąlygas ir vietos klimatą; gali būti siunčiami fiziniai pavyzdžiai medžiagos, skerspjūvio ir paviršiaus apdailos patikrinimui; teikiame projekto pasiūlymų dokumentus, įskaitant produkto specifikacijas ir bandymų ataskaitas; Užsienio klientams siūlome pagal vietinius standartus pritaikytas rekomendacijas.
Individualiems užsakymams sugeneruojame apdorojimo brėžinius, skirtus klientui atsijungti prieš pradedant gamybą; gamybos metu pateikiame žaliavų tikrinimo, profilio apdorojimo ir gatavų gaminių patikros vietoje nuotraukas ar vaizdo įrašus, kad klientai galėtų sekti pažangą; siuntos apima visą pakavimo sąrašą ir medžiagų sertifikatą; Mes siūlome įvairias pakavimo galimybes, įskaitant lietaus nepraleidžiančią tempimo įvyniojimą, kad būtų išvengta žalos transportavimo metu; vidaus užsakymams organizuojame tiesioginį sunkvežimio pristatymą į projekto vietą; eksporto užsakymams padedame sutvarkyti visą muitinės dokumentaciją ir palaikome įvairias prekybos sąlygas (pvz., FOB).
Jei gabenimo metu atsiranda pažeidimų (pvz., įlenkimų ar deformacijų), gavę patikros nuotraukas greitai įvertiname situaciją ir susitariame dėl dalių pakeitimo arba abipusiai sutarto sprendimo; pateikiame išsamius montavimo vadovus, įskaitant diagramas ir pagrindinius montavimo patarimus; mūsų techninė komanda siūlo nuotolinį palaikymą, kad išspręstų visas diegimo metu iškilusias problemas.

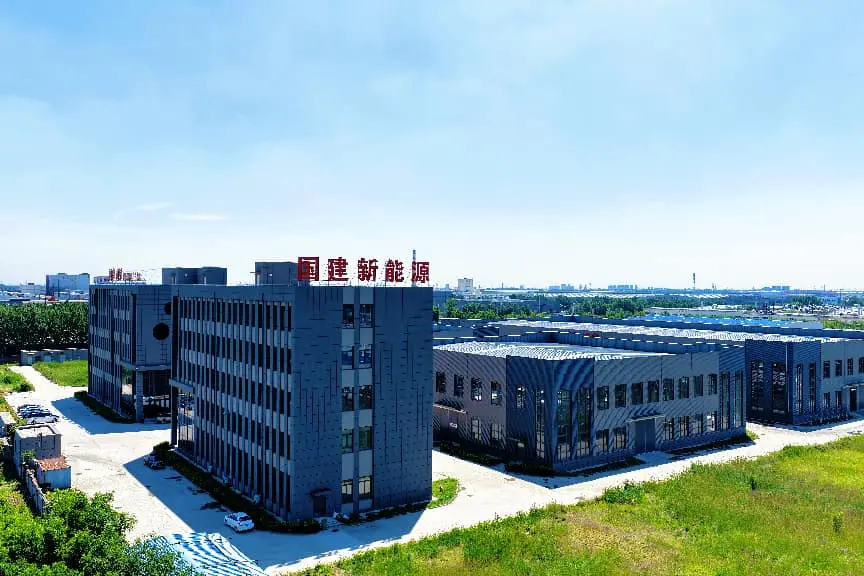

Mūsų gamykla yra Daqiuzhuang pramonės bazėje Jinghai mieste, Tiandzine, netoli Tiandzino uosto; tai leidžia tiesiogiai pristatyti sunkvežimius į vietines projektų vietas ir patogiai atlikti muitinės formalumus bei išsiųsti eksporto užsakymus. Palaikome ilgalaikes, stabilias partnerystes su aliuminio ekstruzijos gamyklomis, užtikriname patikimą žaliavų tiekimą ir garantuojame, kad medžiagų rūšys niekada nebus pakeistos. Viso proceso metu įgyvendiname visapusišką kokybės kontrolę, atliekame daugybę patikrinimų nuo žaliavų priėmimo iki gatavų prekių išsiuntimo. Vienu metu gaminame plieninius bėgius (H-bėgelius, specialaus profilio bėgius ir bėgelius be briaunų), todėl klientai gali įsigyti plieno tvirtinimo priedus ir aliuminio lydinio bėgelius „vieno langelio“ principu; tai sumažina komunikacijos išlaidas, susijusias su kelių tiekėjų valdymu, o mes atliekame visų dydžių užsakymus.
A: Priedai gali būti keičiami, jei skerspjūvio lizdai sutampa; tačiau tiesioginis plieno ir aliuminio kontaktas sukelia elektrocheminę koroziją, todėl maišant medžiagas reikia sumontuoti izoliacines tarpines.
A: Profiliai padengti apsaugine plėvele. Visa partija suvyniota į lietui atsparią tamprią plėvelę ir pritvirtinta kieto popieriaus kraštų apsaugos priemonėmis; ilgi profiliai taip pat sutvirtinti mediniais rėmais, kad būtų sumažinta įbrėžimų rizika transportavimo metu.
A: Ne, tai skiriasi. Cinko-aliuminio-magnio ir karštai cinkuoto plieno bėgiams suteikiama 25 metų antikorozinė garantija, o anoduoto aliuminio lydinio bėgiams suteikiama 20 metų antikorozinė garantija; prieš pateikdami užsakymą patvirtinkite konkrečias garantijos sąlygas.
A: Kreipiamuosius bėgius galima pritaikyti pagal konkrečius skerspjūvius, atsižvelgiant į minimalų užsakymo kiekį (MOQ) ekstruzijos formoms sukurti; tačiau paprastoms modifikacijoms, pvz., ilgio reguliavimui ar perforavimui, nereikia naujų formų, o MOQ reikalavimai yra mažesni.
A: Standartiniai plyšio profiliai, suporuoti su suderinamomis spaustukais, neslys; turite nurodyti komponento storį, kad galėtume suderinti tinkamą spaustuką. Nerekomenduojama maišyti skirtingų gamintojų priedų.
A: Laikykite juos sausoje, gerai vėdinamoje vietoje ir venkite lietaus ar stovinčio vandens. Profiliai turi būti pakelti nuo žemės – nedėkite jų tiesiai ant purvo ar purvo – ir apsauginės plėvelės negalima nuimti per anksti.
