A kreipiamasis bėgisyra daugiau nei paprastas metalinis takelis. Tai tikslus komponentas, atsakingas už kontroliuojamo judėjimo, išlygiavimo, stabilumo ir saugumo palaikymą sistemose, kuriose svarbus sklandus ir kartojamas judėjimas. Nuo lifto įrenginių iki pramoninės įrangos – tinkamas kreipiamasis bėgis turi derinti matmenų tikslumą, konstrukcijos tvirtumą, paviršiaus kokybę, patikimą montavimą ir ilgalaikį patvarumą. Šiame vadove paaiškinama, kaip veikia kreipiamieji bėgiai, kas lemia jų veikimą, kaip pasirinkti tinkamą specifikaciją ir ką pirkėjai turėtų patikrinti prieš pateikdami užsakymą.
1. Kreipiančiojo bėgio pagrindai
Kreipiantis bėgis yra standus linijinis komponentas, skirtas valdyti judančios dalies kelią. Užuot leisti komponentui laisvai judėti keliomis kryptimis, bėgiai nustato apibrėžtą važiavimo kelią ir padeda išlaikyti nuoseklų išlygiavimą viso veikimo metu.
Liftų sistemose kreipiamieji bėgiai įrengiami vertikaliai šachtos viduje, kad būtų galima nukreipti lifto kabiną ir atsvarą. Šiuolaikiniai lifto standartai kelia specifinius reikalavimus kreipiamojo bėgio medžiagai, matmenims, geometrijai, paviršiaus apdailai, jungtims, deformacijai ir konstrukcinėms savybėms. Pavyzdžiui, ISO 8100-33:2022 nustato standartizuotų T tipo kreipiamųjų bėgių, naudojamų liftų kabinoms ir atsvarams, klases ir kokybę, matmenų ir geometrines leistinas nuokrypas, paviršiaus apdailą ir žymėjimo reikalavimus.
Pramoninėms mašinoms šis terminas gali apibūdinti platesnį linijinių valdymo komponentų spektrą. Tikslus skerspjūvis, medžiaga, kietumas, montavimo būdas ir paviršiaus apdorojimas priklauso nuo mašinos ir darbo aplinkos.
2. Kaip veikia kreipiamasis bėgis
Kreipiančiojo bėgio veikimas atsiranda dėl sąveikos tarp bėgio, judančio mazgo, tvirtinimo laikiklių, kreipiamųjų batų arba ritinėlių, jungčių ir aplinkinės konstrukcijos. Kiekvienas elementas turi veikti kartu. Aukštos kokybės bėgis negali kompensuoti prasto įrengimo, neteisingo išlygiavimo ar netinkamos atraminės įrangos.
Kontroliuojamo kelionės kelio palaikymas
Bėgis suteikia fiksuotą atskaitos paviršių. Kreipiamieji batai, ritinėliai, ratai ar kiti kreipiamieji elementai seka tuo paviršiumi, sumažindami nepageidaujamą judėjimą ir išlaikydami įrangą išlygintą.
Šoninių jėgų valdymas
Judantys kroviniai gali sukurti šonines jėgas greitėjimo, lėtėjimo, pakrovimo, iškrovimo, vibracijos ar avarinio stabdymo metu. Pakankamai standi kreipiamųjų bėgelių sistema padeda atsispirti šioms jėgoms ir apriboti pernelyg didelę deformaciją.
Sklandaus veikimo palaikymas
Bėgio tiesumas ir paviršiaus būklė tiesiogiai įtakoja judančio komponento elgesį. Prasta geometrija, pažeisti paviršiai, užterštumas arba netinkamai sujungtos bėgių dalys gali padidinti triukšmą, vibraciją, susidėvėjimą ir priežiūros reikalavimus.
Naudojant liftus, pagal EN 81-20 reikalaujama, kad kreipiamieji bėgiai, jų jungtys ir priedai atlaikytų apkrovas ir jėgas, susijusias su saugiu naudojimu, o deformacijos turi išlikti pakankamai kontroliuojamos, kad būtų išvengta trukdžių durims, saugos įtaisams ar judantiems komponentams.
3. Pagrindinės kreipiamųjų bėgių programos
Kreipiamieji bėgiai naudojami visur, kur reikalingas valdomas linijinis arba vertikalus judėjimas. Nors lifto kreipiamieji bėgiai yra vieni iš labiausiai atpažįstamų pavyzdžių, pagrindinis inžinerijos principas taikomas daugelyje pramonės šakų.
| Taikymas | Pirminė funkcija | Svarbūs svarstymai |
|---|---|---|
| Keleiviniai liftai | Vadovaukitės automobiliu ir atsvaru | Išlygiavimas, važiavimo komfortas, stiprumas, deformacija, paviršiaus kokybė |
| Krovininiai liftai | Valdykite judėjimą esant sunkesnėms apkrovoms | Keliamoji galia, konstrukcijos tvirtumas, ilgaamžiškumas |
| Pramoninė įranga | Pateikite pakartojamą linijinį nurodymą | Krovinio kryptis, greitis, susidėvėjimas, tvirtinimo tikslumas |
| Medžiagų tvarkymo sistemos | Nurodykite judančias platformas ir komponentus | Nuolatinis veikimas, užterštumas, prieiga prie priežiūros |
| Automatikos mašinos | Išlaikykite tikslią komponentų padėtį | Matmenų tolerancija, paviršiaus apdaila, pakartojamumas |
| Specializuotos kėlimo sistemos | Valdykite vertikalų arba pasvirusį judėjimą | Apkrovos sąlygos, saugos reikalavimai, aplinkos poveikis |
Lifto įrenginiuose kreipiamieji bėgiai nėra tik padėties nustatymo komponentai. Jie taip pat gali sąveikauti su saugos sistemomis esant neįprastoms eksploatavimo sąlygoms. Pavyzdžiui, Kalifornijos liftų taisyklėse reikalaujama, kad liftų kabinos ir atsvarai būtų aprūpinti kreipiamaisiais bėgiais ir nurodomi reikalavimai dėl bėgių medžiagos, sekcijų, atramų, tvirtinimo elementų ir konstrukcijos savybių.
4. Medžiagos ir gamyba
Plienas plačiai naudojamas sudėtingoms kreipiamųjų bėgių reikmėms, nes jis siūlo naudingą stiprumo, standumo, apdirbamumo, atsparumo dilimui ir matmenų stabilumo derinį. Tačiau vien nurodyti „plieną“ neužtenka. Medžiagos klasė ir gamybos procesas turi atitikti faktinį pritaikymą.
Šaltai tempiami kreipiamieji bėgiai
Šaltasis brėžinys gali užtikrinti kontroliuojamus matmenis ir nuoseklų profilį. Dėl to jis tinka naudoti, kai svarbus matmenų tikslumas ir paviršiaus charakteristikos.
Mechaniškai apdoroti kreipiamieji bėgiai
Apdirbimas gali būti naudojamas, kai reikalinga griežtesnė geometrinė kontrolė arba tam tikros paviršiaus sąlygos. ISO 8100-33 nustato standartizuotų T tipo liftų kreipiamųjų bėgių šalto tempimo ir mechaninio apdorojimo būdus.
Paviršiaus apdorojimas
Atsižvelgiant į aplinką, gali prireikti apsaugos nuo korozijos. Sprendžiant, ar tinkama papildoma paviršiaus apsauga, reikia atsižvelgti į laikymo, transportavimo, montavimo ir ilgalaikes eksploatavimo sąlygas.
5. Pagrindiniai našumo veiksniai
Keletas techninių charakteristikų lemia, ar kreipiamasis bėgis veiks patikimai per visą savo tarnavimo laiką.
Vienas iš labiausiai nepastebimų veiksnių yra bendras bėgio įlinkio, laikiklio įlinkio, kreipiamosios trinkelės tarpo ir bėgio tiesumo poveikis. Liftų saugos reikalavimuose aiškiai pripažįstama, kad šiuos veiksnius reikia vertinti kartu, o ne atskirai.
6. Kreipiančiojo bėgio pasirinkimo vadovas
Tinkamo kreipiamojo bėgelio pasirinkimas prasideda nuo programos, o ne nuo gaminių katalogo. Vienoje sistemoje gerai veikiantis bėgis gali būti netinkamas kitai, nes apkrova, greitis, atstumas tarp bėgių, atramos sąlygos, eksploatavimo aplinka ir saugos reikalavimai gali labai skirtis.
1 veiksmas: apibrėžkite apkrovą
Nustatykite bendrą judančią masę ir nustatykite statines, dinamines, smūgines, stabdymo ir šonines apkrovas. Liftuose automobilio svoris, vardinė apkrova, atsvara konfigūracija, greitis, saugos įranga ir atstumas tarp kronšteinų gali turėti įtakos bėgių reikalavimams.
2 veiksmas: patvirtinkite bėgio profilį

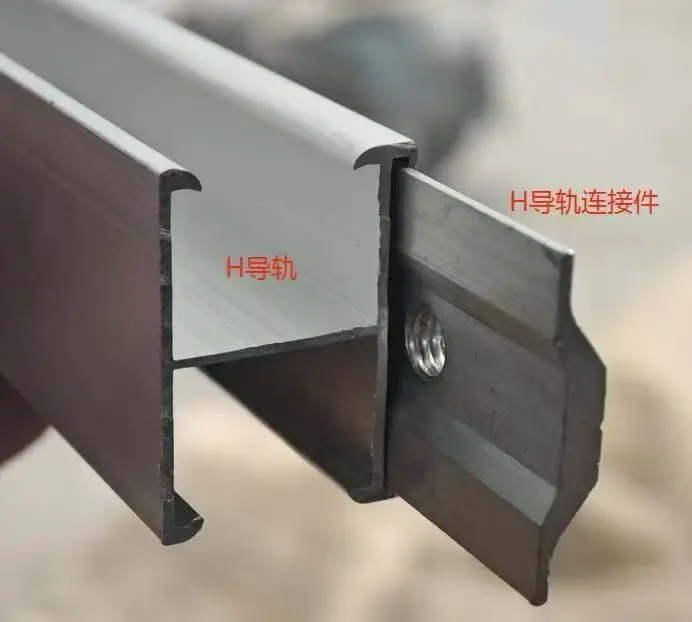

Skerspjūvio forma turi atitikti įrangą ir atitinkamą specifikaciją. T tipo kreipiamieji bėgiai yra plačiai standartizuoti liftams, o pramoninėms mašinoms gali prireikti pritaikytų profilių.
3 veiksmas: patikrinkite matmenų reikalavimus
Patvirtinkite bėgio aukštį, plotį, storį, ilgį, montavimo angų išdėstymą, jei reikia, jungties konfigūraciją ir leistinus nuokrypius.
4 veiksmas: apsvarstykite aplinką
- Montavimas viduje arba lauke
- Drėgmė ir vandens poveikis
- Dulkės, cheminės medžiagos ar pramoniniai teršalai
- Temperatūros kitimas
- Laikymo trukmė prieš montavimą
- Reikalingas priežiūros dažnumas
5 veiksmas: patvirtinkite suderinamumą
Kreipiantis bėgis turėtų būti vertinamas kaip visos sistemos dalis. Prieš užbaigdami užsakymą, patikrinkite suderinamumą su laikikliais, spaustukais, kaladėlėmis, kreiptuvais, ritinėliais, saugos įtaisais ir atramine konstrukcija.
| Pirkėjo klausimas | Kodėl tai svarbu |
|---|---|
| Kokią apkrovą atlaikys bėgiai? | Nustato reikiamą konstrukcijos pajėgumą ir standumą. |
| Koks yra veikimo greitis? | Dėl didesnio greičio išlygiavimas, vibracija ir paviršiaus kokybė gali būti svarbesnė. |
| Kokio bėgio profilio reikia? | Užtikrina mechaninį suderinamumą su nukreipimo sistema. |
| Kokios tolerancijos yra priimtinos? | Kontroliuoja montavimo tikslumą ir veikimo nuoseklumą. |
| Kur bus sumontuotas bėgis? | Padeda nustatyti apsaugą nuo korozijos ir medžiagų reikalavimus. |
| Kuris standartas taikomas? | Neleidžia įsigyti techniškai nesuderinamo gaminio. |
7. Montavimas ir priežiūra
Netgi aukštos kokybės kreipiamasis bėgis gali prastai veikti, jei nepaisoma montavimo tikslumo. Bėgių išlygiavimas turėtų būti tikrinamas viso montavimo proceso metu, o ne tik sumontavus visas dalis.
Diegimo prioritetai
- Prieš montuodami apžiūrėkite bėgius, ar nėra matomų pažeidimų, korozijos, deformacijų ar užteršimo.
- Patikrinkite montavimo atskaitos taškus ir laikiklio padėtis.
- Visoje sistemoje išlaikykite nurodytą išlygiavimą ir tarpą.
- Įsitikinkite, kad jungtys yra tinkamai pritvirtintos ir pritvirtintos.
- Patikrinkite tvirtinimo detales ir atraminius komponentus pagal galiojančias specifikacijas.
- Prieš pradėdami eksploatuoti, atlikite galutinį judėjimo ir išlygiavimo patikrinimą.
Lifto reikalavimai taip pat pripažįsta tvirtinimo lankstumo ir pastato judėjimo svarbą. EN 81-20 reikalauja, kad kreipiamųjų bėgių tvirtinimo priemonės būtų pritaikytos, pavyzdžiui, įprasto pastato nuosėdos ar betono susitraukimo, tuo pačiu užkertant kelią priedo sukimuisi, dėl kurio bėgiai galėtų atlaisvinti.
Eilinė priežiūra
Techninė priežiūra turėtų būti sutelkta į nusidėvėjimo požymius, neįprastą vibraciją, koroziją, atsilaisvinusias tvirtinimo detales, pažeistus paviršius, neįprastą triukšmą ir važiavimo elgsenos pokyčius. Jei taikymas susijęs su saugai svarbia įranga, patikrinimai turi būti atliekami pagal įrangos gamintojo instrukcijas ir taikomus vietinius reikalavimus.
8. Kokybės tikrinimo kontrolinis sąrašas
Pirkėjai, tiekiantys kreipiamųjų bėgių tūrį, prieš pradėdami gamybą turėtų nustatyti aiškų patikrinimo procesą. Tai sumažina riziką gauti komponentus, kurie techniškai atitinka vardinę specifikaciją, bet sukelia problemų montuojant.
- Medžiagos patikrinimas:Patvirtinkite nurodytą plieno klasę ir atitinkamų medžiagų dokumentus.
- Matmenų patikrinimas:Patikrinkite svarbius profilio matmenis pagal patvirtintus brėžinius arba specifikacijas.
- Tiesumo patikrinimas:Patikrinkite, ar bėgio geometrija neviršija reikiamos leistinos nuokrypos.
- Paviršiaus patikrinimas:Ieškokite įbrėžimų, įlenkimų, įtrūkimų, korozijos ar kitų defektų, kurie gali turėti įtakos veikimui.
- Bendras patikrinimas:Patikrinkite jungties paviršius ir jungties komponentus.
- Ilgio patvirtinimas:Patvirtinkite individualius bėgių ilgius ir leistinus nuokrypius.
- Pakuotės patikrinimas:Pasirūpinkite, kad bėgiai būtų apsaugoti nuo deformacijos ir aplinkos žalos transportavimo metu.
9. Dažni pirkėjo iššūkiai
1 iššūkis: neaiškios specifikacijos
Pirkėjai kartais prašo „standartinio kreipiančiojo bėgio“, neapibrėždami taikymo, profilio, medžiagos, ilgio, tolerancijos ar taikomo standarto. Tai gali sukelti pakartotinį techninį paaiškinimą ir uždelstą gamybą.
2 iššūkis: nenuoseklūs matmenys
Dideliuose projektuose net nedideli skirtumai tarp partijų gali apsunkinti montavimą. Todėl nuosekli gamybos kontrolė yra svarbi, kai naudojamos kelios gamybos partijos.
3 iššūkis: transporto žala
Ilgos plieninės dalys transportavimo metu gali būti veikiamos lenkimo, smūgių, drėgmės ir dilimo. Tinkami pakavimo ir pakrovimo būdai yra produkto kokybės dalis, o ne pasekmes.
4 iššūkis: prastas tiekėjo ir montuotojo bendravimas
Techninės detalės turėtų būti patvirtintos prieš gaminant, ypač kai bėgiai yra integruotos lifto ar mechanizmų sistemos dalis. Dėl brėžinių, leistinų nuokrypių, medžiagų reikalavimų, tikrinimo kriterijų ir pakuotės lūkesčių reikėtų susitarti iš anksto.
5 iššūkis: vien kainos pasirinkimas
Mažiausia vieneto kaina negali būti mažiausios bendros projekto kainos. Perdirbimas, montavimo vėlavimai, atsarginės dalys, transportavimo problemos ir nenuosekli kokybė gali greitai nusverti pradinį kainų skirtumą.
10. Kodėl verta dirbti su Guojian Steel (Tianjin) Co., Ltd.?
Pirkėjams, perkantiems plieninius kreipiamuosius bėgius, tiekėjo gebėjimas suprasti techninius reikalavimus yra toks pat svarbus kaip ir gamybos pajėgumai. „Guojian Steel (Tianjin) Co., Ltd.“ gali būti techninis gamybos partneris pirkėjams, kuriems reikia apibrėžtų matmenų plieno komponentų, nuoseklių gamybos reikalavimų ir į taikymą orientuoto palaikymo.
Profesionalus tiekimo procesas turėtų prasidėti nuo faktinės paraiškos. Užuot vertinę kiekvieną užsakymą kaip įprastą plieno gaminį, tiekėjas ir pirkėjas prieš pradėdami gaminti gali patikslinti reikiamą profilį, matmenis, medžiagų reikalavimus, paviršiaus būklę, ilgį, leistinus nuokrypius, pakuotę ir patikros lūkesčius.
Tarptautiniams pirkėjams tikslas nėra tiesiog įsigyti plieno ilgio. Tai yra kreipiamojo bėgelio sprendimas, atitinkantis pritaikymą, montavimo būdą, kokybės reikalavimus ir projekto grafiką.
11. Dažnai užduodami klausimai
Kam naudojamas kreipiamasis bėgis?
Kreipiantis bėgis kontroliuoja judančio komponento judėjimą nustatytu keliu. Liftuose jis vadovauja kabinai ir atsvarai, kartu padeda išlaikyti išlygiavimą ir stabilumą.
Kokia medžiaga dažniausiai naudojama lifto kreipiamiesiems bėgiams?
Plienas dažniausiai naudojamas, nes jis suteikia tvirtumo ir standumo, reikalingo sudėtingoms reikmėms. Konkretūs medžiagų reikalavimai priklauso nuo taikomo standarto ir sistemos konstrukcijos.
Kuo kreipiamasis bėgis yra aukštos kokybės?
Svarbios charakteristikos yra tinkamos medžiagos savybės, matmenų tikslumas, tiesumas, tinkama paviršiaus apdaila, nuosekli geometrija, patikimos jungtys ir tinkama apžiūra.
Kodėl svarbus kreipiamojo bėgio tiesumas?
Per didelis nuokrypis gali paveikti bėgio ir kreipiamųjų komponentų sąveiką, todėl gali padidėti vibracija, triukšmas, susidėvėjimas ir montavimo sunkumai.
Kaip pirkėjai turėtų pasirinkti kreipiamąjį bėgelį?
Pradėkite nuo taikymo, apkrovos, greičio, bėgio profilio, matmenų, leistinų nuokrypių, įrengimo išdėstymo, veikimo aplinkos ir taikomų standartų. Reikėtų atsižvelgti į visą kreipiamąją sistemą, o ne tik į bėgius.
Ar kreipiamieji bėgiai yra standartizuoti?
Kai kuriose programose naudojami standartizuoti profiliai ir reikalavimai. Liftų sistemoms ISO 8100-33:2022 nustato standartizuotų T tipo kreipiamųjų bėgių, naudojamų liftų kabinoms ir atsvaroms, reikalavimus. Kitoms pramoninėms reikmėms gali prireikti specifinių projektų.
Ar galima pritaikyti kreipiamuosius bėgius?
Atsižvelgiant į gamybos procesą ir pritaikymą, tokie reikalavimai kaip matmenys, ilgiai, medžiagų klasės, paviršiaus būklė, skylių išdėstymas, pakuotė ir kitos gamybos detalės gali būti pritaikyti arba suderinti pagal projekto specifikacijas.
Kodėl prieš išsiunčiant reikia patikrinti kreipiamuosius bėgius?
12. Išvada
Patikimas kreipiamasis bėgis yra daugiau nei tinkamo plieno profilio rezultatas. Tikrasis jo veikimas priklauso nuo santykio tarp medžiagos kokybės, geometrijos, tiesumo, paviršiaus būklės, konstrukcijos stiprumo, jungčių, montavimo tikslumo ir eksploatacinės aplinkos.
Liftams ir kitoms tikslioms judėjimo sistemoms šie veiksniai tampa ypač svarbūs, nes kreipiamieji bėgiai tiesiogiai įtakoja išlygiavimą, važiavimo kokybę, įrangos stabilumą, priežiūros reikalavimus ir saugų veikimą. Tarptautiniai standartai, tokie kaip ISO 8100-33, numato apibrėžtus reikalavimus standartizuotiems lifto kreipiamiesiems bėgiams, o vietiniai reglamentai gali nustatyti papildomus reikalavimus konkretiems įrenginiams.
Pirkėjams efektyviausias būdas yra aiškiai apibrėžti pritaikymą, patvirtinti technines specifikacijas prieš gamybą, įvertinti visą valdymo sistemą ir dirbti su gamintoju, galinčiu išlaikyti pastovią žaliavos kokybę iki galutinio patikrinimo.
