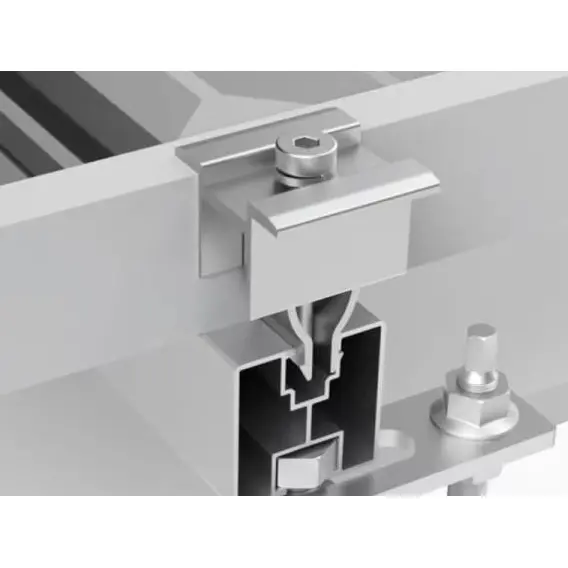

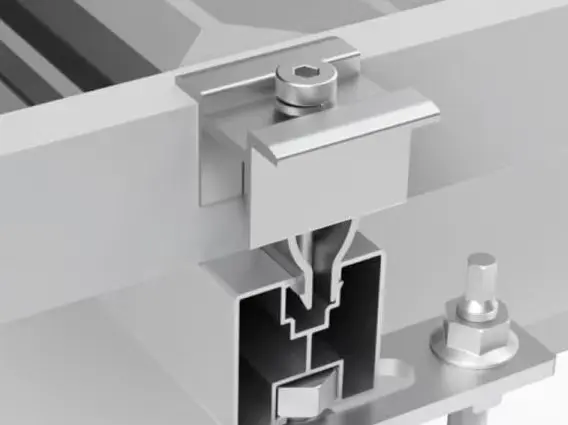

Saulės montavimo presavimo jungtis

„Guojian“ tiekiamos saulės energijos montavimo presavimo detalės yra tinkamos fotovoltiniams rėmams nuo 30 mm iki 55 mm ir puikiai suderinamos su mūsų gamykloje gaminamais C tipo, Z tipo, U tipo plieno ir cinko-aliuminio-magnio kreipiančiaisiais bėgiais. Paviršius yra apdorotas anodavimu, pasižyminčiu puikiu atsparumu korozijai ir tinka įvairiems naudojimo scenarijams, pavyzdžiui, antžeminėms elektrinėms, paskirstytoms stogo sistemoms ir žemės ūkio fotovoltiniams papildomiems projektams.

Pagrindiniai produkto pranašumai

1. Integruotas OEM sprendimas, kurio specifikacijos puikiai suderintos su komponentais

2. Vieno gabalo ekstruzinio 6005-T5 aliuminio lydinio konstrukcija, užtikrinanti didelį konstrukcijos stiprumą

3. Atsparios oro sąlygoms EPDM pagalvėlės modulių rėmams apsaugoti

4. Platus tvirtinimo diapazonas, suderinamas su visų tipų PV moduliais

5. Anoduota apdaila, užtikrinanti ilgalaikį atsparumą korozijai ir patvarumą lauke

6. Apima 304 nerūdijančio plieno tvirtinimo elementus, apsaugančius nuo atsipalaidavimo, kad būtų išvengta rūdžių ir užsikimšimo

7. Masiškai gaminama automatizuotomis linijomis, užtikrinant stabilų tiekimą didelės apimties projektams

Taikymo scenarijai

1. Komunalinio masto antžeminės fotovoltinės elektrinės

Didelio masto megavatų klasės PV bazės lygumose, kalnuotose vietovėse ar dykumose; suporuotas su karštai cinkuotais arba Zn-Al-Mg dengtais C kanalo bėgiais; naudoja vidurinius ir galinius spaustukus, kad būtų galima saugiai pritvirtinti prie masyvo ir puikų atsparumą vėjui, sniegui ir apkrovai.

2. Komercinis ir pramoninis (C&I) stogo PV

Saulės energijos montavimo presavimo detalė projektuojama ant spalvotų plieninių čerpių arba plokščių betoninių stogų; lengvi aliuminio spaustukai sumažina bendrą stogo apkrovą; suderinamas su įvairiais masyvo išdėstymais; lengvas montavimas nepažeidžiant stogo hidroizoliacijos.

3. Ekologiją papildantys PV projektai

Agrovoltinės, žuvininkystės PV, pastoracinės PV ir druskos laukų PV stotys; Zn-Al-Mg bėgiai, suporuoti su korozijai atspariais aliuminio spaustukais, atlaiko druskingą-šarminį dirvožemį ir didelės drėgmės aplinką (pvz., virš žuvų tvenkinių).

4. PV automobilių stoginės ir išmanieji šiltnamiai

Plieninės konstrukcijos PV automobilių stoginės ir žemės ūkio PV šiltnamiai; suderinamas su reguliuojamo pakreipimo ir sekimo laikikliais; lankstus ilgų ir trumpų gnybtų naudojimas modulių atstumui reguliuoti.

5. Užjūrio PV projektai

Gyvenamieji ir C&I PV projektai Pietryčių Azijoje, Europoje ir Afrikoje; Galimi montavimo vadovai anglų kalba; atsparumo korozijai specifikacijos, tinkamos lietingam arba pakrantės klimatui; Galima eksportuoti visus tvirtinimo sistemų rinkinius.

Diegimo ir naudojimo gairės

1. Griežtas sukimo momento specifikacijų laikymasis

Sukimo momentas < 18 N·m: Nepakankama suspaudimo jėga; pučiant stipriam vėjui moduliai gali paslysti arba skleisti triukšmą. Sukimo momentas > 25 N·m: Per didelis slėgis deformuoja modulio rėmą, todėl stikle atsiranda mikro įtrūkimų ir dėl to sumažėja galia.

2. Nepraleiskite EPDM pagalvėlių

Tiesioginis metalo ir metalo kontaktas be trinkelės subraižo anoduotą rėmą ir sukelia elektrocheminę koroziją; ilgalaikis lietaus vandens įsiskverbimas sukelia rėmo rūdijimą ir pažeidimus.

3. Nemaišykite skirtingų medžiagų tvirtinimo detalių

Aliuminio spaustukai neturi būti suporuoti su anglinio plieno varžtais; Aliuminio ir geležies sąlytis esant lietaus vandeniui sukelia elektrocheminę koroziją, dėl kurios trumpuoju laikotarpiu užsifiksuoja arba sulūžta tvirtinimo detalės.

4. Nepjaustykite ir nešlifuokite spaustukų korpusų vietoje

Šlifuojant pažeidžiamas antikorozinis anoduotas sluoksnis, todėl nupjauti kraštai greitai rūdija; jei reikia koreguoti dydį, iš anksto užsakykite nestandartinių detalių pagal užsakymą iš gamyklos.

5. Modulio rėmo storio suderinamumas

Ant per storų rėmų griežtai venkite naudoti siaurų spaustukų; tai sukuria tarpą tarp spaustuko ir rėmo, sutelkia įtampą ir greičiausiai suspaudžia modulį.

6. Montavimas esant žemai temperatūrai arba šlapiam orui

Montavimas nerekomenduojamas Saulės energijos montavimas Presuojamas jungtis, kai temperatūra yra žemesnė nei 0°C; žema temperatūra sukietina EPDM trinkelę, sumažindama amortizaciją ir rizikuodama sugadinti modulio rėmą. Prieš montuodami po lietaus įsitikinkite, kad stogo čerpės ir montavimo bėgiai yra sausi.

7. Patikra ir techninė priežiūra po montavimo

Kas šešis mėnesius atlikti įprastus patikrinimus; kas tris mėnesius pakartotinai tikrinti pakrantės arba žvejybos ir saulės energijos projektus. Atlikite išsamius varžtų sandarumo ir trinkelių senėjimo patikrinimus po taifūnų ar stiprių sniego audrų.

8. Laikymo ir apsaugos reikalavimai

Neįmontuotus spaustukus laikykite sausame sandėlyje sandariose, drėgmei nepralaidžiose dėžutėse; venkite tiesioginių saulės spindulių ar lietaus, kad išvengtumėte priešlaikinio senėjimo ir guminių trinkelių gedimo.
