Aliuminio lydinio tarpinis spaustukas

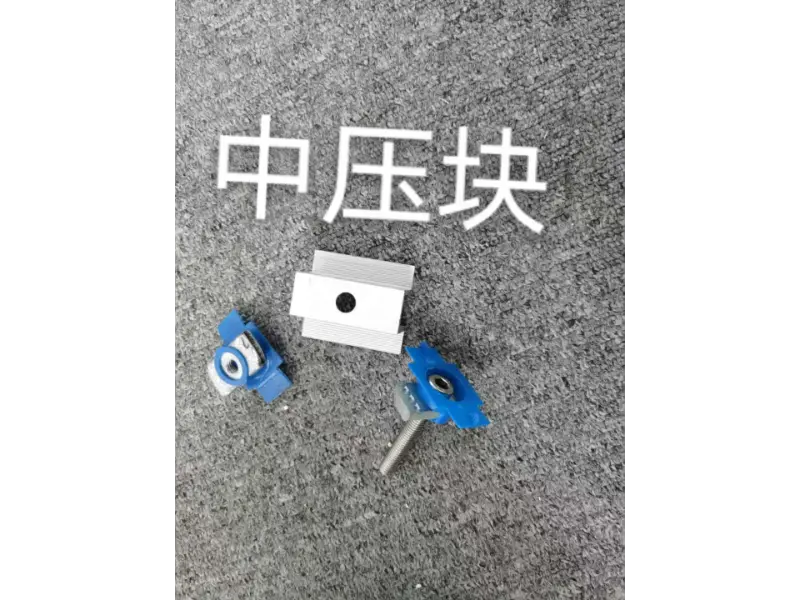

Aliuminio lydinio tarpinis spaustukas (fotovoltinis vidurinis gnybtas) yra specializuotas komponentas, skirtas fotovoltinių (PV) modulių tvirtinimui. Padėtas tarp dviejų gretimų PV plokščių, jis užfiksuoja modulius ant montavimo bėgelių, riboja horizontalų poslinkį ir padidina viso masyvo atsparumą vėjui ir seisminiam pasipriešinimui. Jame yra 304 nerūdijančio plieno tvirtinimo detalės ir pasirenkamas EPDM neslystantis guminis padas, apsaugantis modulių rėmus nuo pažeidimų. Konstrukcija apima drenažo ir oro srauto kanalus, kad sumažintų dulkių, vandens ir sniego kaupimąsi. Šie spaustukai plačiai naudojami komerciniuose ir pramoniniuose stogų įrenginiuose, gyvenamosiose PV sistemose ir komunalinio masto antžeminėse saulės elektrinėse. Matmenys gali būti pritaikyti pagal modulio storį ir konkrečius projekto apkrovos reikalavimus.

Pagrindinės funkcijos

1. Tarpinis suspaudimas ir tvirtinimas:

Tarp dviejų gretimų PV modulių sumontuotas aliuminio lydinio tarpinis spaustukas tvirtai užfiksuoja modulius ant montavimo bėgelių. Jis apriboja horizontalų ir vertikalų poslinkį, užtikrindamas, kad moduliai būtų tvarkingai išlyginti ir būtų veikiami stabilių, vienodų jėgų; jis tarnauja kaip pagrindinis jungiamasis komponentas, skirtas apsaugoti visą masyvą.

2. Atsparumas vėjui ir seisminis:

Suteikdamas kelių taškų tvirtinimą, prietaisas riboja modulio judėjimą ir svyravimus stipraus vėjo ar seisminių įvykių metu. Tai neleidžia moduliams pasislinkti nuo bėgių arba vibruoti esant ekstremalioms apkrovoms, taip pagerinant bendrą masyvo stabilumą atšiauriomis oro sąlygomis.

3. Apsauga nuo slydimo ir atsipalaidavimo:

Vidinės neslystančios dantelės kartu su EPDM guminiu padu padidina trintį tarp spaustuko ir modulio rėmo. Tai apsaugo modulius nuo slydimo ar atsipalaidavimo, o kartu sušvelnina suspaudimo įtampą, kad apsaugotų modulių rėmus nuo suspaudimo ar sugadinimo.

4. Krovinio perkėlimas:

Spaustuvas tolygiai perkelia modulių svorį kartu su vėjo ir sniego apkrovomis ant montavimo bėgių, atraminių kolonų ir pamatų konstrukcijos. Tai paskirsto įtampą, užkertant kelią vietinei perkrovai, kuri kitu atveju gali sukelti konstrukcinę deformaciją arba sugadinti PV modulius.

5. Drenažas ir oro srautas:

Aliuminio lydinio tarpinio spaustuko struktūroje yra integruoti drenažo ir oro srauto kanalai. Tai palengvina efektyvų lietaus vandens ir kondensato nutekėjimą, sumažina dulkių, vandens ir sniego kaupimąsi tvirtinimo taškuose, taip pat sumažina šešėlių ir per didelės modulių apkrovos riziką.

6. Suderinamumas ir universalumas:

Suderinamas su standartinio storio saulės moduliais (pvz., 30 mm, 35 mm, 40 mm) ir pritaikomas pagal nestandartinius matmenis. Sukurta dirbti su įvairiomis karkasinėmis konstrukcijomis ir skirtingų gamintojų moduliais, viena tiekimo sistema gali patenkinti įvairių projektų reikalavimus.

Techninės specifikacijos

Prekė	Specifikacija
Bazinio lydinio klasė	Aliuminio lydinys 6005-T5 / 6063-T5 (pasirenkama)
Paviršiaus apdorojimas	Sidabro anodavimas, plėvelės storis ≥10μm
Anodinės plėvelės storis	≥10 μm, galimas sutirštintas pritaikymas pakrantėje ir daug druskos purškimo aplinkoje
Suderinamas modulio storis	30 mm, 35 mm, 40 mm (pritaikoma)
Standartinis ilgis	40/50/60/80 mm (supjaustoma pagal dydį pagal užsakymą)
Struktūros tipas	Modulinė viduryje suspaudžiama konstrukcija su neslystančiu danties profiliu vidinėje pusėje
Atraminės tvirtinimo detalės	304 nerūdijančio plieno T formos varžtai ir veržlės
Pasirenkami priedai	EPDM guminės neslystančios tarpinės
Atsparumas vėjo apkrovai	Iki 60 m/s (pakartotinai tikrinama kiekvienam projektui)
Sniego apkrova	1,4 kN/m² (skaičiuojama vienam projektui)
Taikymo scenarijai	Komerciniai ir pramoniniai stogai, gyvenamieji PV, antžeminės centrinės fotovoltinės elektrinės
Taikomi standartai	Galimi GB/T 5237, CE, ISO9001 sertifikatai

Pakavimo ir logistikos paslaugos

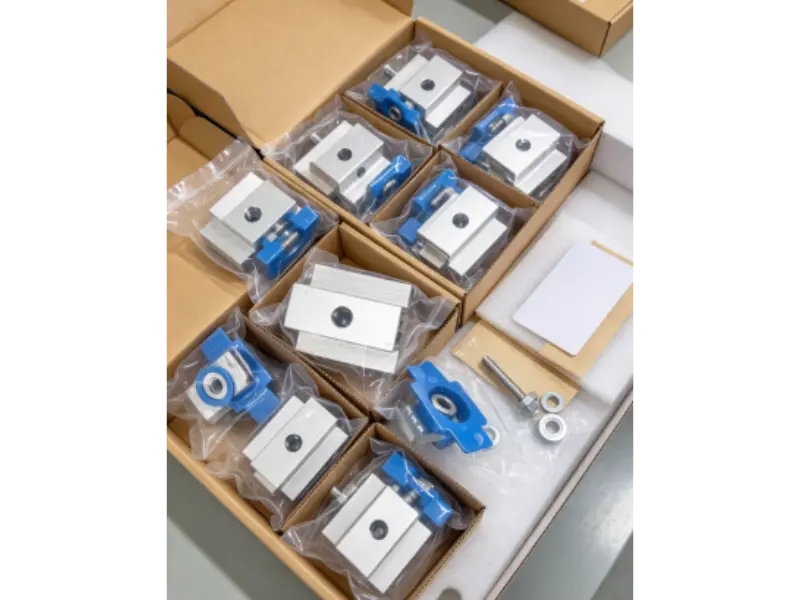

1. Individuali pakuotė:

Kiekvienas aliuminio lydinio tarpinis gnybtas yra supakuotas atskirai, kad būtų išvengta trinties ar smūgio, apsaugotas anoduotas paviršius ir nebūtų įbrėžimų ar dangos pažeidimų transportavimo metu.

2. Aiškus ženklinimas:

Prekės rūšiuojamos pagal modelį ir specifikacijas, pateikiamos aiškios etiketės ir pakavimo sąrašai, kad būtų lengviau greitai atlikti atsargų patikrinimus vietoje ir organizuotą saugojimą.

3. Kiekio patikrinimas:

Kiekviena siunta yra kruopščiai suskaičiuojama ir patikrinama modelių ir partijų, siekiant užtikrinti, kad tikrosios prekės (pagal kiekį ir specifikacijas) puikiai atitiktų pakuočių sąrašą, kad būtų išvengta trūkumo ar praleidimo.

4. Sustiprinta išorinė pakuotė:

Prekės supakuotos į tvirtas standartines dėžutes arba medines dėžes, kuriose yra vidinės amortizacinės medžiagos ir sustiprintos kampų apsaugos, kad transportavimo metu išvengtų deformacijų dėl smūgių.

5. Apsauga nuo drėgmės:

Pakuotėje yra sausiklių, kad būtų užtikrinta sausa aplinka keliaujant jūra ar sausuma, išvengta drėgmės sukeltos anoduotos dangos žalos ir užtikrinama, kad komponentai būtų paruošti nedelsiant montuoti atvykus.

6. Logistikos palaikymas:

Lanksčios pristatymo galimybės apima siuntų pristatymą etapais. Tarptautiniams užsakymams pateikiame išsamius pakavimo sąrašus ir muitinės dokumentus, kad užtikrintume sklandų eksporto įforminimą; vidaus užsakymams siūlome tiesioginį pilno krovinio pristatymą į vietą, suderintą su statybų grafikais.

Diegimo procesas

1. Instruktažas prieš įdiegimą:

Pateikiame montavimo planus ir techninę dokumentaciją, kurioje nurodomi pagrindiniai montavimo taškai, griežtinimo reikalavimai ir esminės atsargumo priemonės, kartu su technine instruktažai prieš statybą.

2. Padėties nustatymas ir išdėstymas:

Remiantis projektiniais brėžiniais, nustatomas saulės modulių ir montavimo bėgių išdėstymas, o vidurinių spaustukų montavimo taškai pažymėti, kad būtų užtikrintas nuoseklus tarpas ir išlygiavimas.

3. Modulio išdėstymas:

Saulės moduliai yra išdėstyti ant montavimo bėgelių; atstumas ir išlyginimas tarp gretimų modulių reguliuojami taip, kad modulių rėmai puikiai tilptų į vidurinių spaustukų angas.

4. Montavimas ir priveržimas:

Įdėkite aliuminio lydinio tarpinius spaustukus ir priveržkite T formos varžtus nurodytu sukimo momentu. Įsitikinkite, kad priveržimo jėga yra gerai kontroliuojama – venkite pernelyg didelės jėgos, kuri gali pažeisti modulių rėmus, ir įsitikinkite, kad jie nėra per daug laisvi, nes tai gali sukelti nestabilumą.

5. Neslidumo patikra:

Patikrinkite, ar EPDM guminės trinkelės ir neslidūs dantukai yra tinkamai išdėstyti. Patikrinkite kiekvieną suspaudimo tašką, kad įsitikintumėte, jog moduliai yra saugūs ir neslys ar atsilaisvins.

6. Galutinis patikrinimas ir priėmimas:

Patikrinkite visą masyvą, kad įsitikintumėte, jog visi komponentai yra tinkamai priveržti ir išlyginti. Patikrinkite tarpus tarp modulių ir bendrą jų išlyginimą. Patvirtinus keliamuosius reikalavimus ir praėjus instaliacijos patikrinimui, projektas gali būti perduotas.

DUK

1 klausimas: koks tarpas turėtų būti paliktas tarp dviejų gretimų modulių rėmų, kai naudojamas vidurinis spaustukas?

A: Standartiniams projektams pakanka 5–8 mm plėtimosi tarpo, kad būtų galima prisitaikyti prie šiluminio plėtimosi ir susitraukimo. Taip pat galime rekomenduoti atitinkamas specifikacijas pagal jūsų projekto brėžinius, kai pateikiate užsakymą.

2 klausimas: koks yra teisingas vidurinių spaustukų priveržimo momentas ir ar jis sugadins modulių rėmus?

A: Priveržkite T formos varžtus pagal standartines sukimo momento specifikacijas. Kai EPDM guminis padas veikia kaip buferis, tinkamas priveržimas nepažeis modulių rėmų. Tačiau per didelis sukimo momentas gali sutraiškyti aliuminio rėmus, todėl reikėtų vengti per daug priveržti.

3 klausimas: ar ilgai naudojant lauke varžtai, naudojami su viduriniais spaustukais, neįstrigs, todėl vėliau juos bus sunku nuimti?

A: Standartiškai tiekiame 304 nerūdijančio plieno tvirtinimo detales, kurios užtikrina gerą atsparumą suspaudimui. Ilgalaikiams lauko projektams taip pat galima pasirinkti varžtus su anti-užfiksuojančia danga, kad būtų lengviau išmontuoti būsimos priežiūros ar modulio keitimo metu.

4 klausimas: Ar galima pakartotinai naudoti vidurinius spaustukus, jei susidėvėję dantukai?

A: Jie gali būti naudojami pakartotinai, jei dantukai nėra labai susidėvėję ir profilis lieka nedeformuotas. Jei dantukai yra labai susidėvėję, bus pažeistos neslystančios savybės; todėl nerekomenduojame jų naudoti naujiems fotovoltiniams projektams.

5 klausimas: ar tame pačiame stogo projekte galima maišyti skirtingų storio specifikacijų vidurinius spaustukus?

A: Nerekomenduojama maišyti skirtingų specifikacijų. Naudojant įvairaus storio tarpinius spaustukus, moduliai gali būti apkraunami netolygiai, o tai gali sukelti vietines įtempių koncentracijas ir padidinti mikroįtrūkimų riziką; todėl geriausia standartizuoti specifikacijas.

6 klausimas: į kokius konkrečius aspektus reikėtų atsižvelgti renkantis tarpinius gnybtus didelio formato, dviejų stiklų moduliams?

A: Atsižvelgiant į didesnį didelio formato dvigubo stiklo modulių svorį, patartina pirmenybę teikti storesnio aliuminio lydinio tarpiniams spaustukams. Be to, patikrinkite modulio rėmo aukštį, patvirtinkite efektyvų užveržimo kontakto ilgį ir, jei reikia, padidinkite suspaudimo taškų skaičių.
