Saulės stogo kabliukas

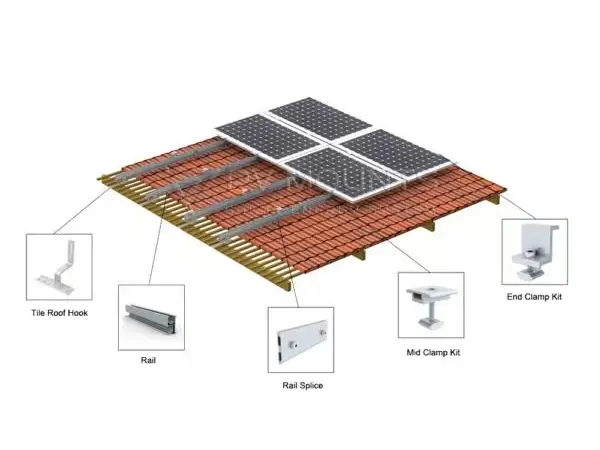

„Guojian Manufacturer“ tiekiamas saulės elementų stogo kabliukas gali būti montuojamas neprasiskverbiant per vandeniui atsparų sluoksnį, taip išvengiant stogo nuotėkio pavojaus jo šaltinyje. Kartu su mūsų specialiais C formos griovelių kreipiamaisiais bėgiais sistema užtikrina lengvą, saugų ir patikimą montavimą. Turėdami nuosavą stogo priedų štampavimo gamybos liniją ir visus „trijų sistemų“ sertifikatus, turime didelę patirtį paskirstytoje stogo fotoelektros srityje ir teikiame paslaugas pramoniniams ir gyvenamiesiems projektams visoje šalyje.

Pagrindiniai klientų rūpesčiai

1. Ar dėl to nepratekės stogas?

„Guojian“ kabliukai standartiškai komplektuojami su pastorintomis EPDM vandeniui atspariomis pagalvėlėmis. Tvirtinimo taškai sulygiuoti su konstrukciniu stogo sluoksniu, perkeldami apkrovą į apatines galines arba medines sijas; plytelės tarnauja tik kaip danga ir neatlaiko svorio, todėl išvengiama nuotėkio per įsiskverbimo angas. Lauko bandymai lietingose ​​pakrantės zonose ir pietiniuose regionuose, kuriuose lietingi sezonai užsitęsė (slyvų lietus), per penkerius metus nenutekėjo.

2. Ar jis suderinamas su skirtingų tipų plytelėmis?

Siūlome kelias gaminių serijas: reguliuojami čerpių kabliukai tinka įvairioms lenktoms molio čerpėms, o spalvoti plieniniai spaustukai – trapecijos arba gofruoto plieno stogams. Individualizuotos formos gali būti sukurtos pagal konkrečius čerpių tipus ir stogo nuolydžius, todėl nereikia šlifuoti ar pjauti vietoje.

3. Ar jis nerūdys labai korozinėje aplinkoje, pavyzdžiui, pakrantėse ar pramoninėse zonose?

Viduje naudojami standartiniai cinkuoti kabliukai linkę rūdyti ir lūžti per 3–5 metus. Siūlome 304 nerūdijantį plieną standartiniams stogams ir 316 nerūdijantį plieną specialiai pajūrio arba druskingo-šarminio pramonės zonoms. Mūsų cinko-aliuminio-magnio anglinio plieno pasirinkimas pasižymi puikiomis sąnaudomis, nupjautuose kraštuose padengta savaime gyjančia danga ir išlaiko 1000 valandų trukmės druskos purškimo bandymus neparodant rūdžių dėmių.

4. Ar jis atitinka atsparumo taifūnui ir sniego apkrovai standartus?

Kablio korpusas pagamintas iš sutirštinto (2,0–3,0 mm) lakštinio metalo ir suformuotas naudojant integruotą štampavimą, pašalinant silpnąsias vietas, kurias sukelia jungtys. Jis praėjo mechaninius 60 m/s vėjo slėgio ir 1000 N/m² sniego apkrovos bandymus. Didelio masto įrenginiai pietryčių pakrantės zonose, kuriose siaučia taifūnas, ir snieguotuose šiauriniuose pramonės objektuose, neparodė atsipalaidavimo ar deformacijos atvejų.

Taikymo sritys

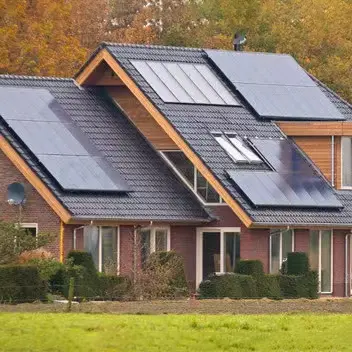

1. Gyvenamasis stogo PV

Tinka savarankiškai pastatytiems kaimo namams ir viloms su glazūruotų arba cementinių čerpių stogais, taip pat nedidelės apimties (3–10 kW) gyvenamosioms PV sistemoms. Saulės stogo kablys nesukelia per didelės apkrovos stogui, o montavimas išsaugo originalią čerpių išvaizdą, todėl jos puikiai tinka gyvenvietės PV modernizavimo projektams.

2. Pramoniniai ir komerciniai spalvotai dengti plieniniai stogai

Platina PV sprendimus trapeciniams ir gofruoto plieno stogams gamyklose, logistikos sandėliuose ir pramoniniuose parkuose. Galimi pasirinkimai: skvarbūs kabliukai ir neprasiskverbiantys spaustukai, skirti išsaugoti originalios stogo hidroizoliacijos garantijos vientisumą; tinka didelėms elektrinėms ant stogų, nuo šimtų kilovatų iki kelių megavatų.

3. Specializuoti sudėtiniai stogų scenarijai

PV integracija vaizdingų vietovių pastatams su senovinio stiliaus čerpėmis, betoninių stogų konversija iš plokščio į nuolydį ir saulės kambariai. Norint išlaikyti originalią pastato estetiką, naudojami individualūs žemo profilio, itin ploni kabliukai.

Realaus pasaulio projekto atvejų analizė

1. Viso kaimo gyvenamasis fotovoltinis projektas Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Reguliuojami nerūdijančio plieno stogo kabliukai iš Guojian buvo naudojami visuose gyvenamųjų namų glazūruotų čerpių stoguose, specialiai pritaikyti lenktoms molio čerpėms, būdingoms Lingnano regionui. Montavimo metu plytelės nenulūžo, o trejus eksploatavimo metus nebuvo gauta pranešimų apie nuotėkį ar koroziją; projektas buvo reklamuojamas kaip provincijos lygmens PV integruotos architektūros demonstravimas.

2. 1,2 MW spalvotai dengto plieno stogo PV dideliame logistikos parke Dziangsu

Lenktiems plieniniams gamyklų stogams buvo naudojami individualūs išplėstinio aukščio stogo kabliai, skirti paskirstyti taškines apkrovas; projektas praėjo vietinės taifūno apkrovos patikrinimą. Sistema kasmet sukuria vidutiniškai 1,3 milijono kWh, o stogo hidroizoliacija lieka nepažeista ir nesandari.

3. Masinio gyvenamųjų namų stogo PV eksporto projektas Vietname

Individualizuotas saulės stogo kabliukas, skirtas Pietryčių Azijos plokščių čerpių stogams, eksportuojamas kartu su visais montavimo profilių rinkiniais. Projektas apima daugiau nei tūkstantį gyvenamųjų namų stogų ir yra pritaikytas vietiniam aukštos temperatūros ir daug kritulių klimatui.

Diegimo ir naudojimo atsargumo priemonės

1. Tvirtinimo taško reikalavimai

Kablio pagrindas turi būti pritvirtintas prie stogo apvadų (medžio arba plieno) arba betoninių sijų. Draudžiama tvirtinti tik prie plytelių arba paviršinio hidroizoliacinio sluoksnio, kad būtų išvengta plytelių įtrūkimų ar atsiskyrimo dėl ilgalaikių apkrovų.

2. Hidroizoliacijos specifikacijos

Po gręžimo nuvalykite dulkes, įpurkškite oro sąlygoms atsparaus sandariklio į skylę ir pritvirtinkite agregatą vandeniui atsparia EPDM tarpine. Pakeitę čerpių vietą, išlaikykite pradinį drenažo nuolydį ir užtikrinkite, kad stogo drenažo kanalai liktų neužkimšti.

3. Tarpai ir apkrovos specifikacijos

Kiekvienas PV modulis yra suporuotas su 2–4 stogo kabliais; kablio tankis turi būti padidintas, kai stogo šlaitai viršija 25° arba pakrantės zonose, kuriose yra didelė vėjo apkrova. Montuojant būtina griežtai laikytis mūsų pateiktų krovinių išdėstymo brėžinių.

Sandorio garantijos

1) Kvalifikacijos užtikrinimas: kartu su siunta pateikiamas visas sertifikatų rinkinys – ISO9001 (kokybė), ISO14001 (aplinkos apsauga) ir ISO45001 (darbo sveikata) – kartu su 3A klasės kredito įmonės sertifikatu ir gamyklinių medžiagų patikrinimo ataskaitomis, kad atitiktų konkurso ir konkurso reikalavimus.

2) Kokybės kontrolės užtikrinimas: keturių etapų kokybės patikrinimas – gaunamų žaliavų bandymas, CNC perforavimo matmenų patikra, antikorozinės druskos purškimo mėginių ėmimas ir mechaninės apkrovos modeliavimo bandymai. Kiekviena gaminio partija yra atsekama, kad būtų pašalinti matmenų nuokrypiai ir dangos defektai.

3) Pristatymo užtikrinimas: tiekimo sutartyse nurodytos aiškios pristatymo datos, o už vėlavimą taikomos baudos; Išlaikoma 10 000 tonų standartinės specifikacijos atsargų, o gamybinis prioritetas teikiamas skubiems projektams.

4) Techninė pagalba vietoje: Inžinieriai gali būti išsiųsti, kad pateiktų montavimo nurodymus vietoje didelio masto (megavatų lygio) vidaus projektams; Užjūrio projektams teikiame visos anglų kalbos techninę dokumentaciją ir nuotolinio vaizdo instrukcijas.

5) Ilgalaikis O&M palaikymas: senesnėms PV elektrinėms, kurios eksploatuojamos daugelį metų, siūlome nuolaidą keičiamiems kabliams ir techninės įrangos priedams, taip pat technines gaires dėl stogo fotovoltinės sistemos priežiūros ir remonto.
