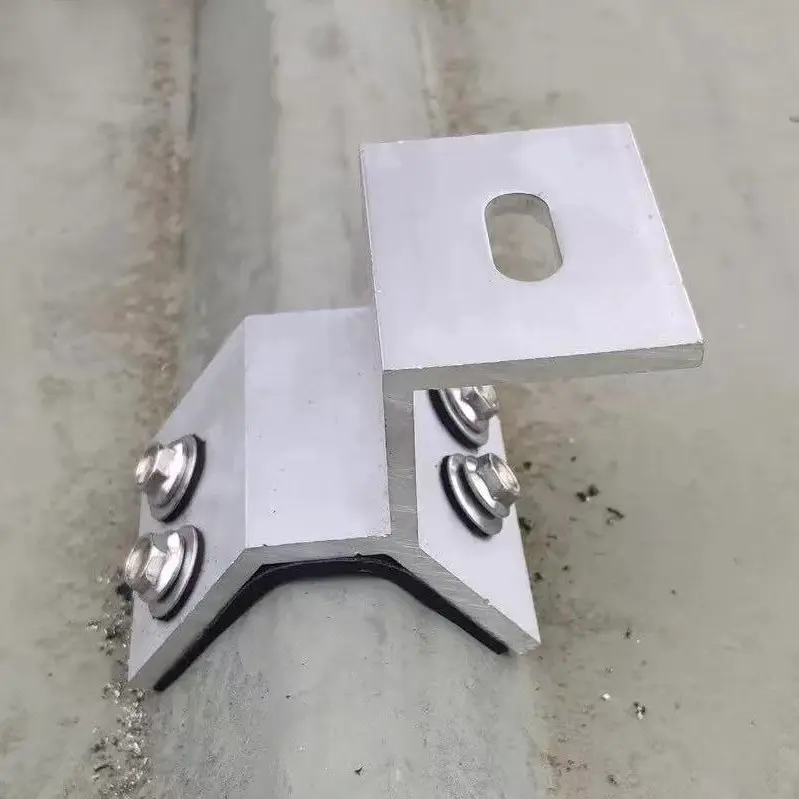

Stogo gnybtas

„Guojian Factory“ tiekiamos stogo apkabos yra tinkamos įvairiems metaliniams stogų tipams, pavyzdžiui, paslėptoms fiksuotoms (Jiachi) plokštėms, gofruotoms plokštėms ir siūlių sistemoms. Kartu su mūsų gamykloje pateiktais C formos griovelių kreipiamaisiais bėgiais jie gali saugiai pritvirtinti fotovoltinius modulius. Gnybtuose yra integruoti neslystantys dantys ir guminės buferinės pagalvėlės, kurios gali efektyviai apsaugoti nuo spalvotų plieninių plokščių paviršiaus įbrėžimų ir išlaikyti stabilumą net pučiant stipriam iki 60 metrų per sekundę vėjui, neslystant. Naudodami savarankiškai valdomą techninės įrangos štampavimo gamybos liniją, nuolat teikiame paskirstytus fotovoltinius projektus pramoniniams / komerciniams objektams ir logistikos parkams, žymiai sumažindami stogo atnaujinimo įrengimo išlaidas ir efektyviai sumažindami priežiūros riziką dėl vandens nutekėjimo ateityje.

Gamybos procesas

1. Žaliavų parinkimas ir bandymas

Naudojami GB 6005-T5 pirminio aliuminio ruošiniai. Atliekant patikrinimus patikrinamas tempiamasis stipris, takumo riba ir Al-Mg-Si lydinio sudėtis; perdirbtas arba nešvarus aliuminis griežtai atmetamas. Pagrindinis atsparumas druskos purškimui korozijai patikrinamas vietoje, o neatitinkančios medžiagos nedelsiant grąžinamos.

2. Aukštos temperatūros integruota ekstruzija

Ruošiniai išspaudžiami pastovioje 520 °C temperatūroje, kad būtų suformuotas vienas spaustuko korpusas, sugriebimo nagai ir varžto pagrindas. Ši vientisa, nesuvirinama konstrukcija užtikrina tolygų apkrovos paskirstymą ir pašalina konstrukcijos gedimo riziką suvirinimo vietose.

3. Tikslus CNC krumpliaračių-dantų frezavimas

Visiškai automatizuota CNC įranga ant vidinio sugriebimo paviršiaus frezuoja deimantiniu raštu neslystančią tekstūrą. Standartizuotas dantų gylis ir nuolydis maksimaliai padidina trintį į stogo dangos plokštę, užkertant kelią šoniniam slydimui pučiant stipriam vėjui.

4. Anoduotas antikorozinis apdorojimas

Ekstruziniai spaustukai anoduojami, kad susidarytų tankus 12 μm apsauginis oksido sluoksnis, kuris apsaugo nuo oro, lietaus ir druskos purslų. Oksido sluoksnis integruojasi su aliuminiu ir užtikrina ilgalaikį atsparumą korozijai net nupjautuose kraštuose.

5. Integruotas buferio padas

Yra EPDM guminis padas (atsparus temperatūrai nuo -40°C iki 120°C ir atsparus UV spinduliams). Suformuotas taip, kad tiksliai priglustų prie spaustuko kontaktinio paviršiaus, jis sumažina montavimo slėgį ir neleidžia aliuminio lydiniui subraižyti dažų ant spalvotų plieninių plytelių arba Al-Mg-Mn plokščių.

Diegimo ir naudojimo gairės

1. Profilio patikrinimas prieš įdiegimą

Prieš montuodami tiksliai išmatuokite spalvotos plieninės plytelės briaunelės aukštį, atstumą tarp briaunų ir siūlės plotį, kad pasirinktumėte tinkamą spaustuko modelį.

2. Standartinis priveržimo momentas

Varžtus priveržkite standartiniu 20–30 N·m sukimo momentu, naudodami sukimo momento veržliaraktį.

3. Diegimo aplinka

Suplanuokite įrengimą sausoms, saulėtoms dienoms; įsitikinkite, kad stogo dangos paviršiuose nėra stovinčio vandens, alyvos ir dulkių.

4. Apkrova pagrįsto išdėstymo specifikacijos

Padidinkite spaustukų montavimo taškų tankį stogams, kurių nuolydis didesnis nei 20°, arba pakrantės zonose, kuriose veikia didelė vėjo apkrova.

5. Draudimas be leidimo modifikuoti komponentus

Draudžiama vietoje šlifuoti arba pjauti anoduotą aliuminio lydinio spaustukų paviršių; visi nupjauti paviršiai turi būti pakartotinai padengti antikoroziniu sandarikliu.

6. Patikros po įrengimo reikalavimai

Patikrinimus reikia atlikti kas šešis mėnesius po projekto perdavimo, daugiausia dėmesio skiriant varžtų sandarumui ir guminių trinkelių būklei.

Taikymo sritys

1. Didelio masto logistikos ir sandėliavimo patalpos

2. Pramoniniai parkai ir gamybos įmonės

3. Aukštos klasės pastatai su Al-Mg-Mn stačiasiūle stogo danga

4. Pakrantės pramonės parkai ir chemijos gamyklų zonos

5. Užjūrio metalinių stogų PV projektai

Pagrindiniai klientų rūpesčiai

1. Ar man reikia turėti kelių tipų stogo apkabas, nes skirtingose ​​gamyklose naudojami nesuderinamų spalvų plieno lakštų profiliai?

Įprasti prekybiniai gnybtai dažnai turi prastą suderinamumą su profiliu, todėl gali būti laisvi rankenos arba paviršiaus įbrėžimai. Siūlome tris pagrindines serijas – Jiaochi (470/760/820) spaustukus, Al-Mg-Mn stovinčius spaustukus ir trapecijos formos lakštų spaustukus – ir galime sukurti pasirinktines formas pagal konkrečius gofravimo aukščius ir žingsnius, suteikdami vieningą tiekimo sprendimą visam projektui.

2. Kaip kovoti su gnybtų rūdijimu ir slydimu pakrantės arba cheminėse zonose, kai purškiama daug druskos?

Standartiniai cinkuoti spaustukai dažnai rūdija ir sugenda per trejus metus, o aliuminio maišymas su geležimi sukelia elektrocheminę koroziją. Mūsų spaustukai turi 6005-T5 aliuminio lydinio korpusą su anoduota apdaila ir 304 nerūdijančio plieno tvirtinimo detalėmis; po 1 000 valandų neutralios druskos purškimo bandymo juose nėra rūdžių dėmių, užtikrinant stabilų veikimą labai korozinėje pakrančių ir cheminėje aplinkoje.

3. Ar vietose, kuriose gali kilti taifūnas, spaustukai atsilaisvins, ar PV matrica atsikabins?

Gnybtuose yra pastorintos sugriebimo nagai su neslystančiomis dantimis, kad puikiai priglustų prie bangelių; Trečiųjų šalių laboratoriniai tyrimai patvirtina, kad vėjo atsparumas slėgiui yra iki 1,5 kPa. Suporuoti su neatsipalaiduojančiomis savaime užsifiksuojančiomis veržlėmis, varžtai išlieka saugūs, nepaisant šiluminio plėtimosi ir susitraukimo, o sistema buvo sėkmingai panaudota daugelyje taifūnų linkusių pakrantės projektų be jokių paslydimų.
