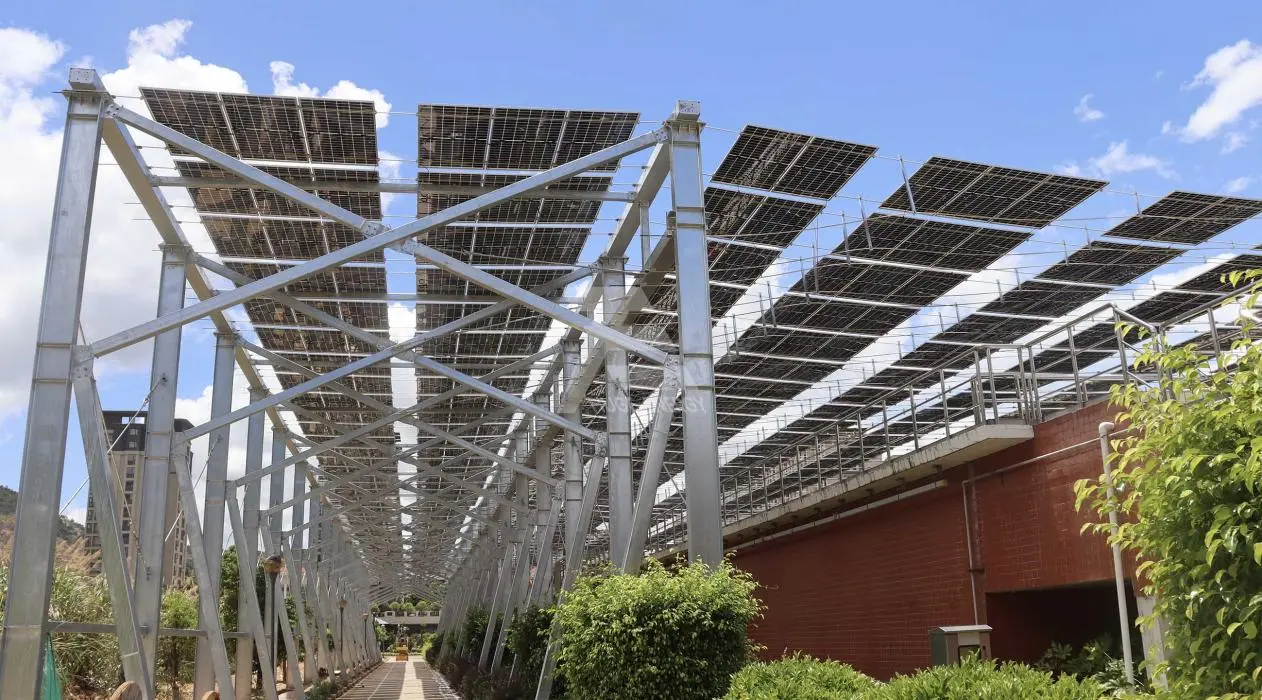

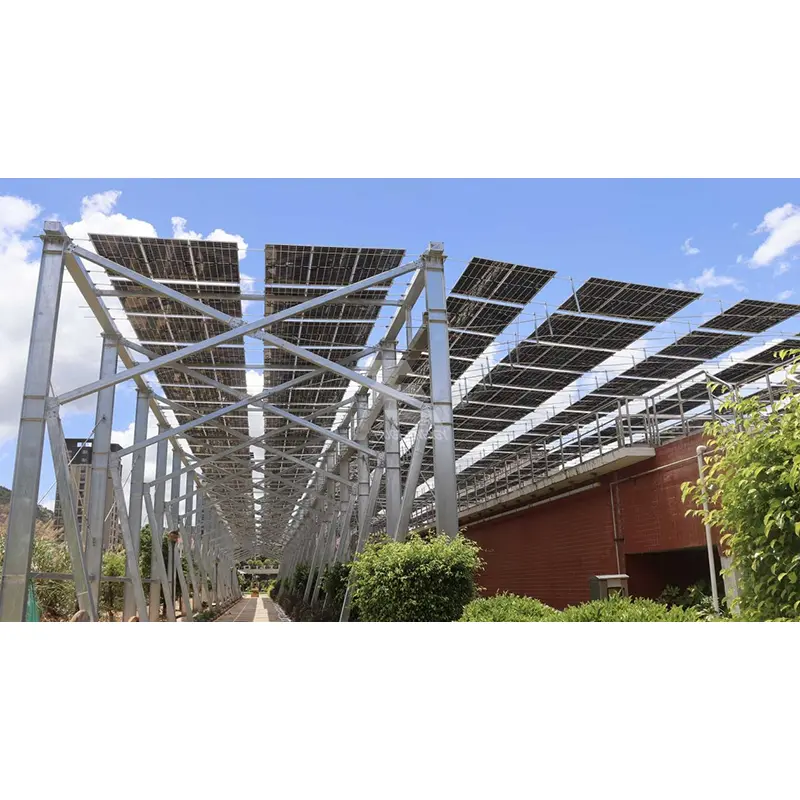

Antžeminė dvigubo stulpelio saulės energijos montavimo sistema

„Guojian“ jums siūlo „Ground Dual-Post“ saulės kolektorių montavimo sistemą, kuri dideliais kiekiais tiekiama tiesiai iš gamyklos. Jis tiekiamas su eksporto pakuotėmis, visa technine dokumentacija ir sertifikavimo medžiagomis, kurios suteikia ekonomišką ir efektyvų fiksuoto pakreipimo įrengimo sprendimą tiek vietiniams, tiek tarptautiniams antžeminiams fotoelektros projektams.

Pagrindinės techninės specifikacijos

1. Pagrindinė medžiaga: Q235B/Q355 didelio stiprumo anglinis plienas; Paviršiaus apdorojimo galimybės apima karštąjį cinkavimą arba cinko-aliuminio-magnio lydinio dangą atsparumui korozijai.

2. Atsparumo korozijai standartai: karštai cinkuotos dangos storis ≥65μm; Cinko-aliuminio-magnio danga pasižymi savaime gyjančiomis antikorozinėmis savybėmis, tinka didelės drėgmės ir pakrančių druskos purškimo aplinkoje.

3. Suderinami moduliai: Suderinamas su pagrindiniais 182/210 serijos PV moduliais; palaiko ir kraštovaizdžio, ir portreto masyvo konfigūracijas.

4. Montavimo pasvirimo kampas: reguliuojamas nuo 5° iki 60°; optimalus kampas, nustatytas pagal vietinę platumą ir prognozuojamą energijos gamybą.

5. Apkrovos projektavimo standartai: Standartinis bazinis vėjo slėgis 0,3–0,75 kN/m²; sniego keliamoji galia iki 1,8 kN/m²; specializuoti sutvirtinimo sprendimai, skirti stipraus vėjo ir gausaus sniego regionams.

6. Prošvaisa: reguliuojama nuo 0,6 m iki 2,8 m, kad būtų galima atlikti praėjimą ir mechanines operacijas po plokštėmis.

7. Pamatų tipai: sraigtiniai poliai, atskiri betoniniai pagrindai arba išlieti poliai; tinka įvairioms dirvožemio sąlygoms, įskaitant smėlio, molio ir uolų dirvožemį.

8. Tvirtinimo detalės: karštai cinkuoti didelio stiprumo varžtai su standartinėmis poveržlėmis nuo atsipalaidavimo; sukurtas taip, kad išliktų saugus ilgą laiką naudojant lauke.

9. Projektavimo tarnavimo laikas: 25 metai, atitinkantis PV modulių gyvavimo ciklą.

Produkto programos

✅ Didelio masto centralizuoto tinklo pariteto antžeminės fotovoltinės elektrinės

✅ Kaimo lygiu paskirstyti PV ir kaimo atgaivinimo PV projektai

✅ PV bazės Gobio dykumose, dykvietėse ar švelniai slenkančiose kalvose

✅ Agri-PV (agrivoltaic) projektai (po žemės ūkio technikos skydais suteikiamas tarpas)

✅ Didelio masto užjūrio antžeminės fotovoltinės fermos ir EPC projektai

✅ Plokščias reljefas su stabiliomis dirvožemio ir vandens sąlygomis, tinkamomis polinių pamatų statybai

Diegimo pastabos

1. Prieš statybą atlikti sklypo geologinį tyrimą ir pagal geologinę ataskaitą parinkti pamatų tipą; tęsti statybas be apžiūros griežtai draudžiama. 2. Įsitikinkite, kad visi statramsčiai išlieka vertikalūs, o masyvo ašys yra sulygiuotos; montavimo pasvirimo kampas turi griežtai atitikti projektinius brėžinius - vietoje kampo modifikacijos draudžiama.

3. Surinkimui naudokite tik standartinius, originalaus gamintojo komponentus; Griežtai draudžiama vietoje suvirinti, pjauti, gręžti ar lenkti pagrindinius profilius, kurie gali pažeisti antikorozinę dangą arba konstrukcijos vientisumą.

4. Baigus montuoti montavimo sistemą, nustatyti vieningą įžeminimo jungtį, užtikrinančią fotovoltinių elektrinių apsaugos nuo žaibo standartų laikymąsi.

O&M gairės po įdiegimo

1. Kasmet atlikite išsamius patikrinimus po potvynių, smarkaus sniego ar taifūnų, daugiausia dėmesio skirdami varžtų sandarumui, vertikaliam nusėdimui ir antikorozinių dangų pažeidimams.

2. Nedelsdami pataisykite vietinius dangos pažeidimus naudodami specialias antikorozines medžiagas, kad išvengtumėte rūdžių plitimo.

3. Nekabinkite įrangos ir nedėkite sunkių daiktų ant tvirtinimo sijų ar statramsčių; apkrovos neturi viršyti pirminių projektinių specifikacijų.

4. Keisdami pažeistas dalis naudokite tik originalius gamintojo komponentus, atitinkančius tokias pačias specifikacijas; draudžiama naudoti nestandartinius profilius.

Individualūs integruoti sprendimai

1. Pirminės techninės paslaugos

Profesionalūs konstrukcijų inžinieriai, gavę sklypo topografinius žemėlapius ir meteorologinius duomenis, atlieka modeliavimą ir patikrinimą, generuoja išdėstymo ir pasvirimo kampų optimizavimo planus, pateikia ekonomiškumo palyginimus.

2. Individualus konstrukcijų projektavimas

Sureguliuokite vertikalų aukštį, tarpatramį ir pamato tipą atsižvelgdami į vėjo ir sniego apkrovas, geologines sąlygas ir žemės naudojimo planavimą.

3. Gamyba ir tiekimas

Vidinė gamyba ir modulinė gamyba; gamyba ir pristatymas suplanuotas partijomis pagal poreikį; standartizuotos konteinerių pakuotės, tinkamos eksportuoti į vandenyną, kad būtų sumažinta tranzito žala.

4. Projekto pristatymo palaikymas

Kartu su siunta pateikite antžeminės dvigubo posto saulės energijos montavimo sistemos atitikties sertifikatus, medžiagų ataskaitas, brėžinius ir apkrovos skaičiavimo ataskaitas; pasirūpinkite, kad techninis personalas atsakytų į montavimo vietoje klausimus. Autoritetingos kvalifikacijos ir sertifikatai

✅ ISO 9001 kokybės vadybos sistemos sertifikavimas; standartizuota viso gamybos proceso kontrolė su visišku atsekamumu

✅ CMA trečiosios šalies mechaninio veikimo bandymo ataskaitos

✅ CNAS akredituotos laboratorinės ataskaitos apie medžiagų savybes ir atsparumą korozijai / oro sąlygoms

✅ Gebėjimas teikti EN 1090 techninę dokumentaciją, atitinkančią ES standartus Europos projektams

✅ Išsamios medžiagų specifikacijos ir druskos purškimo korozijos bandymų ataskaitos, kad atitiktų audito reikalavimus užjūrio projektams Pietryčių Azijoje, Artimuosiuose Rytuose ir Lotynų Amerikoje
