Lanko formos reguliuojamas saulės energijos montavimo laikiklis

Šis lanko formos reguliuojamo saulės energijos tvirtinimo kronšteino tiekėjas naudoja integruotą, vientisą formavimo procesą, tikslų CNC perforavimą ir visiškai mechanizuotą valcavimą. Suvirinimas vietoje pašalinamas, o modulinis surinkimas varžtais išlaikomas 2 mm plokštumos nuokrypiai. Tai veiksmingai užkerta kelią statybos problemoms, tokioms kaip mikroįtrūkimai moduliuose ir konstrukcijų deformacijos, kartu žymiai sutrumpina statybos grafikus ir sumažina išlaidas. Palyginti su tradiciniais laikikliais, šie aukštos kokybės lanko stiliaus reguliuojami PV laikikliai yra lengvi, labai atsparūs korozijai, universalūs, lengvai transportuojami ir efektyviai montuojami. Visa gaminių linija yra sertifikuota ISO9001 ir yra 100% patikrinta gamykloje, siekiant užtikrinti stabilią, kontroliuojamą kokybę.

Pagrindiniai pardavimo taškai ir konkurenciniai pranašumai

1. Novatoriška reguliavimo struktūra su dideliu pakreipimo gebėjimu: turi lanko formos šarnyrinį reguliavimo mechanizmą, leidžiantį nuolat, laisvai reguliuoti posvyrį nuo 5° iki 60°, lanksčiai prisitaikant prie saulės sąlygų įvairiose platumose.

2. Didelis energijos gamybos padidėjimas: standartiniai rankiniu būdu reguliuojami modeliai padidina našumą 8–12 %; pasirenkami išmaniojo sekimo modeliai gali padidinti generavimą iki 30%.

3. Labai stipri, atspari korozijai pagrindo medžiaga, tinkama atšiaurioms aplinkoms

Pagrindinė plieno konstrukcija: Naudojamas didelio stiprumo Q235 ir Q550 plienas;

Antikorozinė danga: cinko-aliuminio-magnio danga, kurios tankis 120g/m²;

Atsparumas korozijai: išlaikytas 5000 valandų druskos purškimo bandymas;

Atsparumas vėjui ir apkrovai: Atlaiko Beaufort skalės 13 vėjus; keliamoji galia 200kg/m²;

Taikomi scenarijai: tinka įvairioms atšiaurioms lauko sąlygoms, įskaitant pakrantės vietoves su dideliu druskingumu, drėgnus kalnuotus regionus ir potvynių ir atoslūgių lygius.

4. Pažangi gamyba ir didelis montavimo tikslumas: naudojamas vientisas, integruotas CNC štampavimo ir formavimo procesas su moduline, varžtais tvirtinama surinkimo konstrukcija, todėl nereikia suvirinti vietoje. Instaliacijos lygumo nuokrypis kontroliuojamas 2 mm atstumu, efektyviai užkertant kelią tokioms problemoms kaip mikroįtrūkimai PV moduliuose ir konstrukcijos deformacija.

5. Lankstus pirkimas, transportavimas ir pritaikymas: turi lengvą bendrą struktūrą, kuri palengvina gabenimą dideliais atstumais ir krovimą vietoje. Palaiko ir standartizuotą masinį pirkimą, ir nestandartinį pritaikymą pagal konkrečius projekto reikalavimus.

6. Prailginta garantija ir patvari konstrukcija: Suteikiama 20 metų garantija; pagrindinė konstrukcija užtikrina ilgalaikį stabilumą ir ilgesnį tarnavimo laiką.

Produkto modelis ir pagrindiniai techniniai parametrai

1. Pagrindinė medžiaga ir antikorozinis apdorojimas: pagrindinis korpusas pagamintas iš Q235/Q550 didelio stiprumo konstrukcinio plieno, padengtas 120 g/m² cinko-aliuminio-magnio antikorozine danga. Jis išlaikė 5000 valandų neutralios druskos purškimo testą, užtikrinantį atsparumą rūdims ir senėjimui ilgalaikio naudojimo lauke metu.

2. Tikslaus formavimo procesas: naudojamas vientisas integruotas tikslumo valcavimo ir CNC perforavimo procesas, užtikrinantis tikslų matmenų nustatymą ir tvirtą konstrukcijos stabilumą.

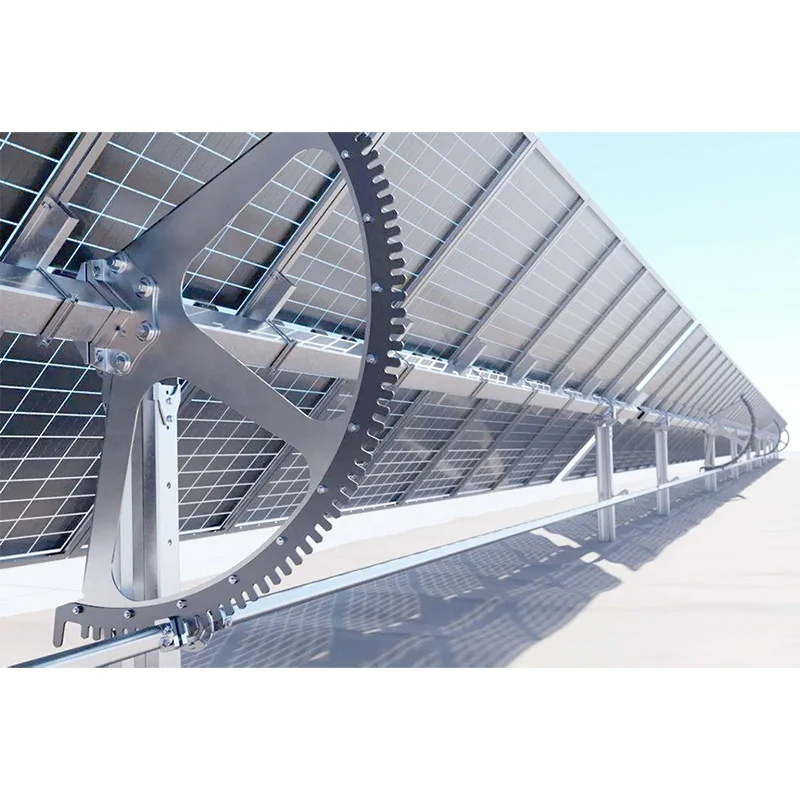

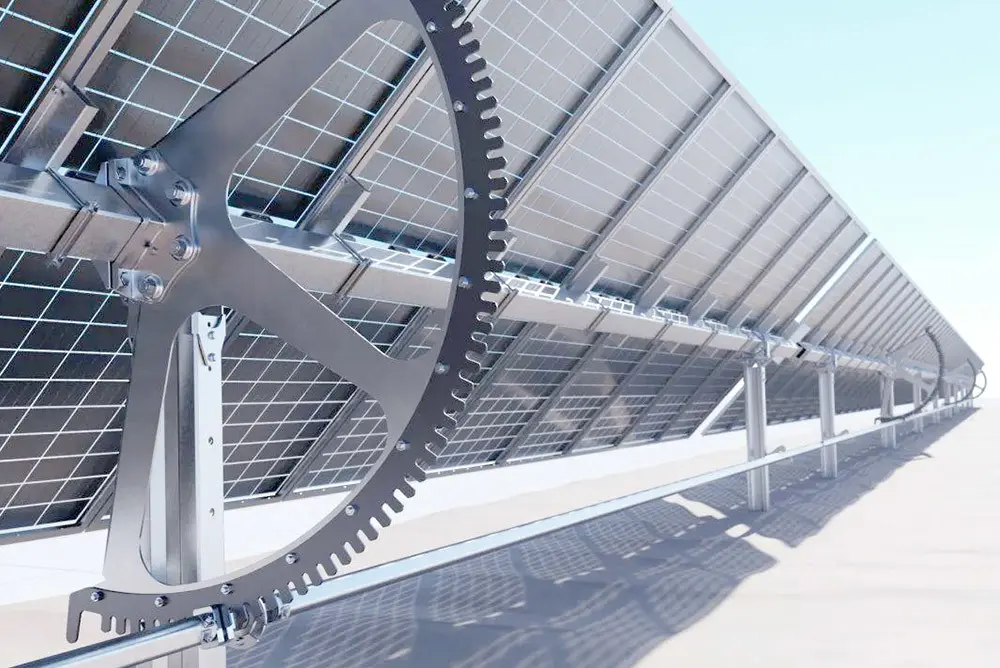

3. Kampo reguliavimo mechanizmas: Įrengtas lanko formos šarnyrinis reguliavimo mechanizmas, siūlantis 5°–60° reguliavimo diapazoną; mechanizmas veikia sklandžiai ir atsparus strigimui ar deformacijai ilgą laiką naudojant.

4. Atsparumas apkrovai ir vėjo pasipriešinimas: atsparumas vėjui iki 13 Beaufort skalės, maksimali apkrova 200 kg/m², užtikrina patikimą veikimą atšiauriomis lauko sąlygomis.

5. Montavimo ir konstravimo pranašumai: pasižymi moduline konstrukcija su pilnai prisukamu montavimu, todėl nereikia suvirinti vietoje, ir išlaiko montavimo lygumą 2 mm leistinumo ribose.

6. Modulio suderinamumas: palaiko įvairias konfigūracijas, įskaitant vieno modulio ir kelių eilučių masyvo išdėstymą; suderinamas su pagrindiniais monokristaliniais ir bifacialiais PV moduliais rinkoje.

7. Tinkinimo galimybės: stelažo pločio ir tarpatramio specifikacijas galima optimizuoti ir koreguoti, kad atitiktų konkrečius reikalavimus, atsižvelgiant į įvairias vietos sąlygas.

Platus programų ir realaus pasaulio projektų pasirinkimas

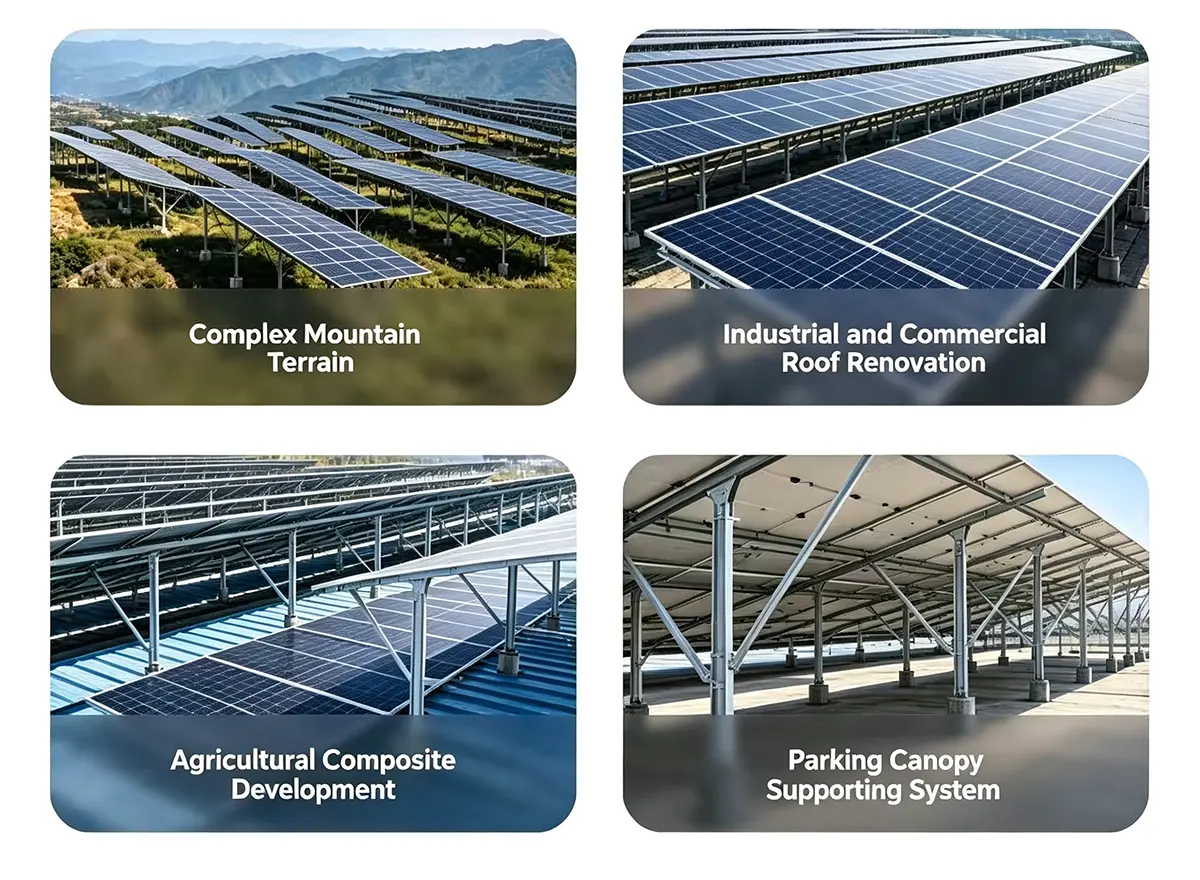

1. Apima įvairius fotovoltinės energijos projektų scenarijus: tinka įvairiems projektams, įskaitant C&I (komercinius ir pramoninius) spalvotų plieninių čerpių stogus, paskirstytus PV ant čerpių stogų, ant žemės montuojamas fotovoltines elektrines kalnuotoje vietovėje, žuvininkystės fotovoltines ir žemės ūkio energijos sistemas, fotovoltines stogines ir energiją taupančius senesnio amžiaus PV gyvenamuosius pastatus.

2. Pritaikomas sudėtingoms lauko aplinkoms: tinka montuoti įvairiose topografijose ir aplinkose, įskaitant atviras lygumas, banguotą kalnuotą reljefą, potvynių ir atoslūgių lygius ir pakrančių vietoves, kuriose yra didelė drėgmė ir taifūnai.

3. Didelė projektų patirtis (vietinis ir tarptautinis): sėkmingai įgyvendinta daugiau nei šimtas etaloninių projektų, įskaitant pakrančių vėjui atsparias elektrines, kaimo agrovoltacines sistemas, pramoninio parko PV ant stogų ir didelio masto PV automobilių stogines, kurių produktai taip pat eksportuojami į kelias Pietryčių ir Pietų Azijos šalis.

4. Visapusiškas realaus pasaulio vizualinis palaikymas: visiems bendradarbiavimo projektams teikiame faktines nuotraukas ir vaizdo įrašus apie gamyklos gamybą, pakrovimą ir siuntimą bei užbaigtas statybvietes.

5. Vieno langelio pritaikytų sprendimų paslauga: teikiame modulių išdėstymo planus, pagrįstus svetainės topografija ir apšvietimo sąlygomis, siūlydami visapusiškus integruotus sprendimus, apimančius montavimo konstrukciją.

Tikslus meistriškumas · Tvirtas kokybės užtikrinimas

1. Standartizuota kokybės kontrolės sistema ir autoritetingi testavimo įgaliojimai: Gamyba atitinka ISO9001 kokybės valdymo standartus; Turime išsamias trečiųjų šalių bandymų ataskaitas, apimančias antikorozines savybes ir mechaninę laikomąją galią.

2. Nuolatinė uždaro ciklo kokybės kontrolė: sukūrėme visą kokybės kontrolės grandinę, apimančią žaliavų paėmimą, štampavimą ir formavimą, dangos patikrinimą ir gatavo produkto mėginių ėmimą.

3. Fazinio ir kelių lygių tikrinimo standartai

Žaliavų suvartojimas: Plieninės medžiagos spektroskopinė analizė;

Pusgaminio etapas: štampavimo tikslumo ir formavimo matmenų patikrinimas;

Gatavo produkto etapas: standartizuoti druskos purškimo modeliavimo bandymai ir apkrovos slėgio bandymai.

4. Griežti tikrinimo iš gamyklos reikalavimai: įgyvendiname 100 % visų gaminių tikrinimo politiką prieš jiems išvežant iš gamyklos, neleidžiant sugedusiems daiktams patekti į rinką jų šaltinyje.

Automatizuotas gamybos ir partijų atsekamumo valdymas: Įrengtos patentuotos automatizuotos gamybos linijos, kuriose naudojamas tikslus mechaninis valcavimas; kiekvienos partijos mėginiai yra archyvuojami, kad būtų užtikrintas visiškas partijos atsekamumas.

Profesionali nepriklausoma bandymų laboratorija: vietoje esanti nepriklausoma laboratorija atlieka įprastinius atsparumo oro sąlygoms ir senėjimo modeliavimo bandymus, kad nuolat tikrintų gaminio patvarumą lauke.

Išsami ir patikrinama testavimo dokumentacija: paprašius, galima gauti visų kvalifikacijos sertifikatų ir bandymų ataskaitų elektronines ir popierines kopijas.

Tiesioginis gamintojas, turintis įrodytas galimybes – pagrindiniai konkurenciniai pranašumai

Daugumoje rinkoje esančių standartinių reguliuojamų tvirtinimo kronšteinų naudojamos paprastos vyrių konstrukcijos, todėl ilgą laiką naudojant lauke jie labai jautrūs strigimui, rūdijimui ir reguliavimo ribotuvų gedimui. Priešingai, mūsų lanko tipo laikiklis turi patobulintą, pastorintą lanko formos vyrių konstrukciją, kuri užtikrina tolygų apkrovos paskirstymą ir neleidžia deformuotis ar užstrigti daugelį metų dirbant lauke. Nors dauguma konkuruojančių gaminių siūlo tik fiksuoto žingsnio reguliavimą, mūsų gaminys leidžia be pakopų, nuolat reguliuoti nuo 5° iki 60°, maksimaliai padidindamas saulės poveikį ir padidindamas energijos gamybos našumą.

Vieno langelio sprendimai ir visapusiška techninio aptarnavimo garantija

1. Specialus individualus techninis palaikymas prieš pardavimą: Profesionalūs inžinieriai prieš pardavimą atlieka tam skirtą projekto stebėjimą, parengdami nemokamus preliminarius montavimo konstrukcijų išdėstymo ir pasvirimo kampo pasirinkimo planus, pagrįstus faktinėmis vietos sąlygomis.

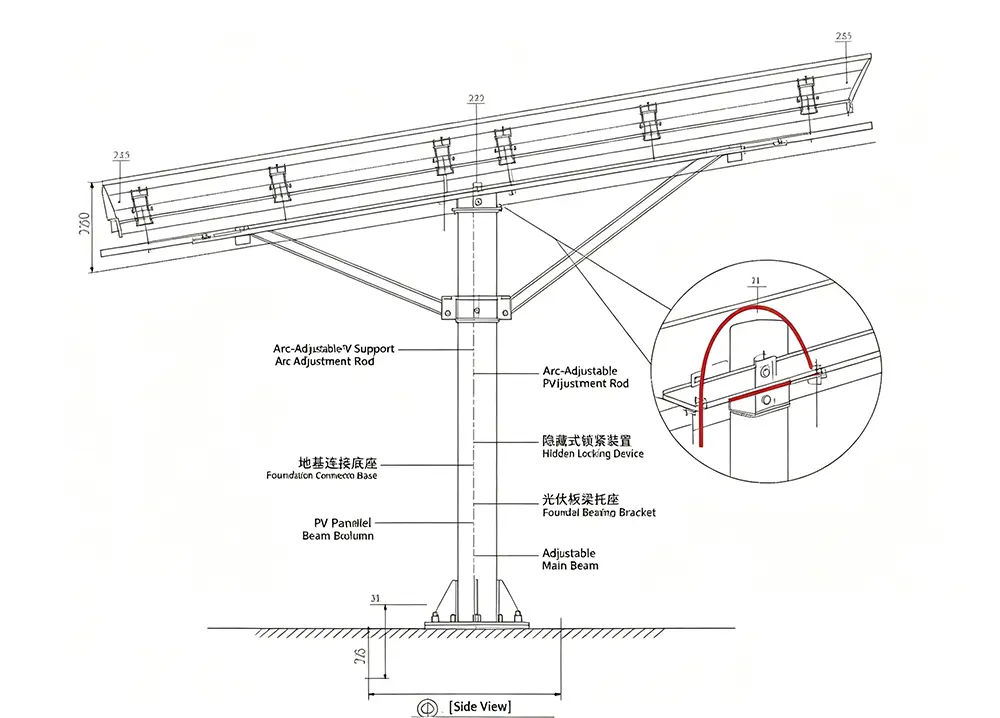

2. Pilnos techninės dokumentacijos pristatymas: CAD konstrukcijos brėžiniai ir techniniai duomenys apie mechaninių apkrovų skaičiavimus pateikiami užsakymo metu; tiek spausdinti, tiek skaitmeniniai montavimo vadovai yra kartu su siunta.

3. Kelių formatų diegimo gairės: po išsiuntimo pasiekiamos nuotolinio diegimo internetu instrukcijos, kurias palaiko iliustruoti vadovai ir standartizuoti mokomieji vaizdo įrašai; didelio masto ar sudėtingų projektų atveju techninis personalas gali padėti realiuoju laiku internetu išspręsti diegimo problemas.

4. Ilgalaikė visapusiška garantija: 20 metų garantija taikoma visam įrenginiui. Garantiniu laikotarpiu teikiame išsamius sprendimus, įskaitant remontą ir dalių keitimą, bet kokioms konstrukcijų kokybės problemoms, atsiradusioms dėl ne žmogiškųjų veiksnių.

5. Veiksmingas atsako po pardavimo mechanizmas: mūsų aptarnavimo po pardavimo komanda budi 16 valandų per dieną, 7 dienas per savaitę. Atsiliepimus apie įprastas užklausas pateikiame per 2 valandas, o sudėtingų techninių problemų sprendimus – per 24 valandas.

6. Visą gyvenimą teikiama nemokama techninė pagalba klientams: teikiame nuolatines technines paslaugas savo partneriams, įskaitant nemokamas konsultacijas dėl naujų projektų planų.

DUK

Kokie yra pagrindiniai aspektai montuojant, eksploatuojant ir prižiūrint PV tvirtinimo sistemas?

Yra trys pagrindiniai dalykai, į kuriuos reikia atsižvelgti: Pirma, pamatų statyba – tai turi atsižvelgti į vietovės ir apkrovos skaičiavimus; kalnuotose vietovėse užtikrinkite polių pamato stabilumą, o pakrantės zonose įdiekite tvirtą, bangoms atsparų inkaravimą. Antra, pakreipimo kampai ir fiksavimo mechanizmai – reguliuojamus arba sekančius laikiklius po reguliavimo reikia užrakinti mechaniniu būdu, o reguliuoti griežtai draudžiama pučiant stipriam vėjui (greičiai viršija 20–25 m/s) arba esant stipriam sniegui. Trečia, įprastinė priežiūra – reguliariai tikrinkite, ar nėra rūdžių, inkaro įtempimo (būtina lanksčioms tvirtinimo sistemoms) ir modulio spaustuvų, kad išvengtumėte modulio mikroįtrūkimų ar konstrukcijos nestabilumo.

Kiek padidėja elektros energijos gamyba naudojant reguliuojamus PV laikiklius, palyginti su fiksuotais laikikliais, ir ar verta investuoti?

Palyginti su fiksuotais laikikliais, rankiniu būdu arba elektra reguliuojami laikikliai (su sezoniniu pakreipimo reguliavimu) gali padidinti energijos gamybą 5–10 % vidutinių ir aukštų platumų regionuose; vienos ašies sekimo laikikliai gali padidinti našumą 15–20%, o dviejų ašių sekimo laikikliai – 25–30%. Ar verta investuoti, priklauso nuo projekto masto: mažos apimties gyvenamųjų namų projektuose pirmenybė turėtų būti teikiama stacionariems tvirtinimo elementams (dėl mažesnių sąnaudų), o vidutinių ir didelių antžeminių elektrinių pasirinkimas priklauso nuo vietinės saulės šviesos trukmės ir elektros tarifų – sekantys arba reguliuojami laikikliai paprastai suteikia investicijų grąžą per 3–5 metus.

Kaip pasirinkti PV montavimo medžiagas ir kokie veiksniai yra svarbūs skirtingose ​​aplinkose?

Pagrindinės medžiagos yra anglinis plienas (karštai cinkuotas), aliuminio lydinys, nerūdijantis plienas ir polimerinės medžiagos (anglies pluoštas / aramidas). Anglinis plienas yra tinkamiausias pasirinkimas standartiniams sausumos projektams dėl savo ekonomiškumo ir atsparumo korozijai. Pakrantėse, purškiant druską arba „papildoma žvejyba PV“, siekiant padidinti atsparumą korozijai, pirmenybė teikiama aliuminio lydiniui arba nerūdijančiam plienui. Polimerinės medžiagos yra tinkamos vietoms dideliame aukštyje arba scenarijuose, kuriuose reikia lengvų konstrukcijų; Nors išlaidos yra didesnės, jos suteikia didelių pranašumų mažinant svorį.

Kokie yra pagrindiniai PV tvirtinimo sistemų tipai ir kokiems scenarijams tinka kiekvienas tipas?

PV tvirtinimo sistemos pirmiausia skirstomos į keturis tipus: fiksuoti laikikliai, reguliuojami laikikliai (rankiniai / elektriniai), lankstūs laikikliai ir sekimo laikikliai (vienos ašies / dviejų ašių). Fiksuoti laikikliai tinka nedidelio masto antžeminiams arba stogo projektams su ribotu biudžetu ir plokščiu reljefu. Reguliuojami laikikliai idealiai tinka vidutinių ir aukštų platumų regionams, nes jų pasvirimo kampai gali būti keičiami sezoniškai, kad padidėtų energijos gamyba. Lankstūs laikikliai tinka sudėtingoms vietovėms, pvz., kalnuotoms vietovėms arba „žuvininkystės ir saulės energijos hibridiniams projektams“, ir ilgalaikiams darbams. Stebėjimo laikikliai geriausiai tinka dideliems antžeminiams augalams dykumose ar lygumose, kuriose gausu saulės šviesos; Nors jie siūlo didžiausią energijos gamybos efektyvumą, jie taip pat reikalauja didesnių sąnaudų ir priežiūros reikalavimų.

Standartizuotas pakavimas ir efektyvus logistikos pristatymas

1. Standartizuotas modulinės pakuotės dizainas: lanko formos reguliuojamas saulės energijos montavimo laikiklis išardomas į modulius ir supakuotas pagal standartus. Ilgi profiliai tvirtinami pastorintais austais maišeliais ir sustiprinami plienine juostele; smulkūs priedai, pvz., varžtai, jungtys ir vyriai, yra rūšiuojami ir supakuojami į atskirus vandeniui atsparius austus maišelius su aiškia etikete, kad neprarastumėte arba nesusimaišytų.

2. Dviejų sluoksnių apsauga nuo lietaus, tinkama gabenti tolimais atstumais: Visa siunta pasižymi lietui atsparia apsauga, galinčia atlaikyti tolimą jūros ar sausumos tranzitą ir atspari dilimui pakrovimo/iškrovimo metu, taip pat lietaus ir drėgmės žalai.

3. Suderinamas su keliomis transporto rūšimis: prekės gali būti siunčiamos tiesiai į projekto vietą sunkvežimiu arba supakuotos į konteinerius, kad atitiktų užsienio eksporto reikalavimus.

4. Tiesioginis siuntimas iš mūsų gamyklos su lanksčiu, kontroliuojamu pristatymo laiku: siuntos siunčiamos tiesiai iš mūsų gamyklos Tiandzine; standartinės specifikacijos prekės yra iš sandėlyje...

5. Visiškai matomas siuntimo procesas, kad būtų lengva patikrinti: Kiekvienai siuntai pateikiame pakrovimo proceso nuotraukas realiu laiku ir detalų krovinio manifestą. Prekės skaičiuojamos ir tikrinamos po vienetą prieš pakraunant, o dokumentacija / vaizdai dalijamasi su klientu, kad būtų lengviau juos patikrinti.
