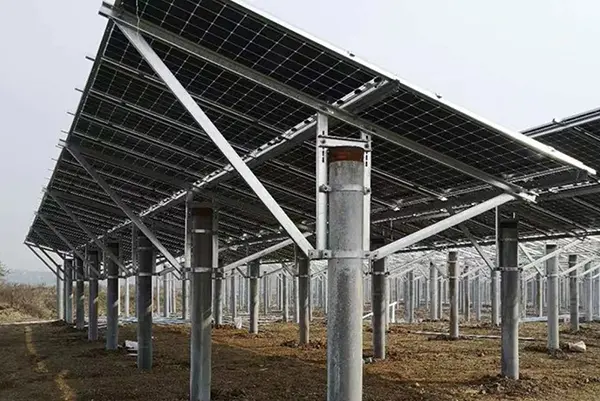

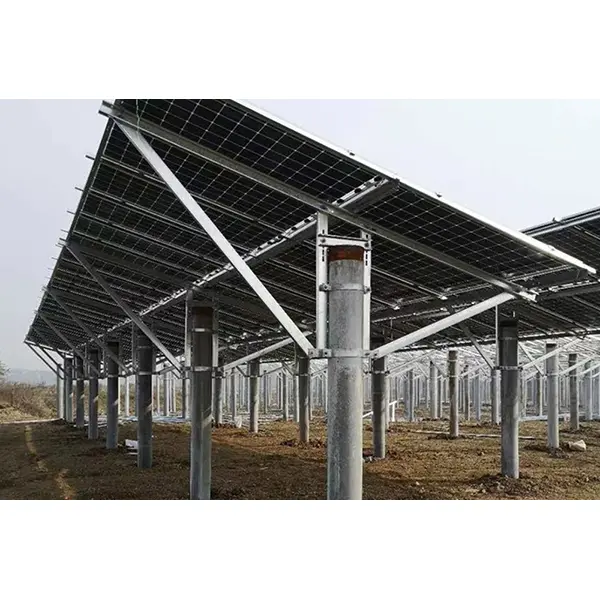

Antžeminė vieno stulpelio saulės energijos montavimo sistema

Visi šios žemės vieno stulpelio saulės energijos montavimo sistemos komponentai yra iš anksto apdoroti gamykloje Guojian gamintojų. Vietoje atliekamos tik varžtų surinkimo operacijos, nereikia suvirinti ar antrinio pjovimo. Tai supaprastina statybos procesą ir užtikrina projekto kokybę.

Produkto informacija

1. Konstrukcinė sudėtis: fiksuota atraminė sistema, kurios pagrindinis laikantis elementas yra vieno stulpelio konstrukcija; visą laikančiąją karkasą sudaro stulpas, skersinė sija, įstrižainė atrama, kreipiamasis bėgelis, spaustukai ir visas standartinių tvirtinimo detalių rinkinys.

2. Suderinamumas su pamatais: Suderinamas su dviem pagrindiniais pamatų tipais – sraigtiniais poliais ir nepriklausomais betoniniais pagrindais – ir pritaikomas įvairioms vietovėms, įskaitant plokščią žemę, švelnius šlaitus, dirbamą žemę ir potvynių ir atoslūgių lygius.

3. Montavimo procesas: visi komponentai yra surenkami gamykloje; Montavimas vietoje remiasi tik varžtais, todėl nereikia atlikti karštų darbų (suvirinimo) ar antrinio pjovimo, taip užtikrinant kokybę ir supaprastinant konstrukciją.

4. Korozijai atsparios medžiagos: pagrindinėje konstrukcijoje naudojamas Q235B konstrukcinis plienas (atitinkantis nacionalinius standartus) ir aukštos temperatūros karštasis cinkavimas, užtikrinantis atsparumą vėjui, smėliui, lietui, sniegui ir švelniai druskų-šarmų korozijai, užtikrinant patvarumą ilgalaikiam naudojimui lauke.

5. Tinkinimo galimybės: pasvirimo kampai, stulpų aukštis ir masyvo atstumas gali būti koreguojami atsižvelgiant į projekto platumą ir vėjo / sniego apkrovas, kad atitiktų specifinius energijos gamybos reikalavimus skirtingose ​​vietose.

Pagrindiniai privalumai

1. Sutaupytos civilinės inžinerijos sąnaudos: dėl mažiau stulpų vietų daugiau nei 30 % sumažėja polių klojimo ir betonavimo darbai, palyginti su dviejų stulpelių sistemomis, o tai sumažina bendras išlaidas.

2. Suderinamumas su žemės ūkiu: platus atstumas tarp stulpų ir pritaikoma prošvaisa leidžia žemės ūkio technikai ir pasėlių auginimui patekti po plokštėmis.

3. Didelis statybos efektyvumas: pilnai pritvirtintas surinkimas ir keičiami komponentai žymiai sutrumpina statybos vietoje laiką.

4. Patvarumas: Cinkavimo storis atitinka standartus, užtikrina atsparumą vėjui, smėliui, lietui, sniegui ir švelniai druskingo-šarmo korozijai, pagrindinei konstrukcijai suteikiama 25 metų antikorozinė garantija.

5. Lankstus pritaikymas: matmenys koreguojami atsižvelgiant į vietines vėjo / sniego apkrovas ir reljefą; Antikorozinės priemonės gali būti patobulintos esant dideliam druskingumui arba ekstremalioms vėjo / sniego sąlygoms.

6. Išsami dokumentacija: Gamyklos siuntos apima atitikties sertifikatus, bandymų ataskaitas ir apkrovos apskaičiavimo dokumentus, supaprastinančius projekto priėmimą ir pasiūlymų teikimo procesą.

Taikymo scenarijai

Antžeminė vieno stulpelio saulės energijos montavimo sistema tinka didelio masto centralizuotoms ant žemės montuojamoms fotovoltinės elektrinėms, agrovoltinės bazėms, nenaudojamoms gamyklų žemėms, paskirstytoms PV kaimuose ir miesteliuose bei pakrantės plokščių potvynių ir potvynių PV projektams; taikoma įvairiems vietiniams ir tarptautiniams atsinaujinančios energijos EPC projektams. Gamyba ir kokybės kontrolė

Žaliavoms atliekama gaunama spektrinė analizė; komponentai formuojami naudojant integruotą CNC apdirbimą ir precizinį perforavimą, po kurio vyksta ėsdinimas ir cinkavimas. Prieš pakuojant ir išsiunčiant gatavus gaminius tikrinami matmenys ir atliekami mechaniniai mėginių ėmimo bandymai. Profiliai komplektuojami su plieniniais dirželiais, o tvirtinimo detalės supakuotos nepralaidžiai drėgmei.

DUK

1. Ar tai tikra gamykla?

Laukiami apsilankymai gamykloje, taip pat yra realiojo laiko dirbtuvių nuotraukos / vaizdo įrašai.

2. Ar į visą komplektą įeina priedai?

Taip, komplekte yra visas statramsčių, skersinių, įstrižinių atramų, spaustuvų ir varžtų komplektas.

3. Ar pateikiamos montavimo instrukcijos?

Pridedami montavimo brėžiniai, taip pat galima gauti internetinį vaizdo įrašų palaikymą, kad būtų galima vadovautis visam statybos procesui.

4. Kokias vėjo ir sniego apkrovas gali atlaikyti tvirtinimo sistema?

Apkrovos skaičiavimai gali būti atliekami pagal vietinius vėjo ir sniego slėgio reikalavimus; sistema visiškai atitinka fotovoltinės elektrinės projektavimo standartus ir išlaiko konstrukcijos stabilumą esant ekstremalioms oro sąlygoms.

Naudojimo ir priežiūros priminimai

Montuojant reikia griežtai laikytis brėžinio specifikacijų, o varžtai turi būti priveržti nurodytu sukimo momentu. Reguliariai tikrinkite jungtis po stipraus lietaus, sniego ar stipraus vėjo; įrenginiams ant potvynių ir atoslūgių, kasmet apžiūrėkite cinkuotą dangą. Ant tvirtinimo konstrukcijos nekabinkite antsvorio turinčių daiktų.
